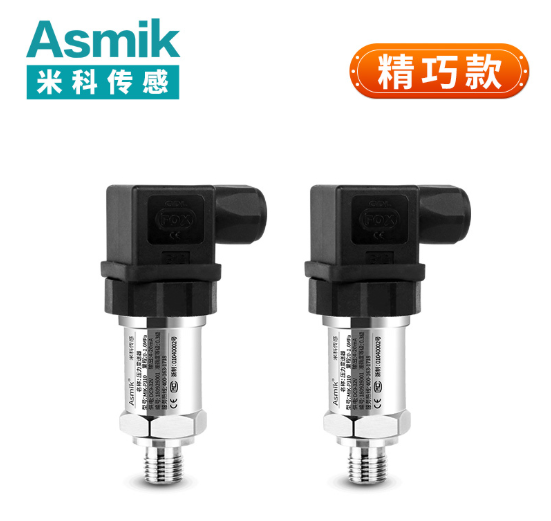

0.5MPa绝对压力传感器

一、绝对压力传感器的工作原理与技术特性

1. 核心原理：真空基准与压阻效应

绝对压力传感器以真空为压力零点，通过压阻效应将压力变化转换为电信号。其工作原理如下：

• 压阻效应：当介质压力作用于传感器膜片时，膜片产生微小形变，导致粘贴在其表面的压阻元件电阻值变化。
• 电桥转换：压阻元件组成惠斯通电桥，压力变化引起的电阻差异被转换为电压信号，再经放大电路处理为标准输出（如4-20mA）。
• 真空隔离：传感器内部维持高真空环境，确保压力测量的绝对基准。

2. 技术参数与性能优势

• 量程范围：0-0.5MPa（绝对压力），覆盖从真空到低压的广泛场景。
• 输出信号：标准4-20mA电流环，抗干扰能力强，传输距离可达1000米。
• 供电要求：DC24V直流供电，兼容工业控制系统常见电源。
• 精度等级：±0.25%FS（高精度型），满足实验室及精密工业需求。
• 防护等级：IP65（防尘防水），可选IP68（潜水级）用于户外或潮湿环境。

3. 结构创新与适用场景

• 真空兼容设计：内部高真空腔体确保压力基准稳定，适用于真空镀膜、半导体制造等场景。
• 耐腐蚀性：膜片材质可选316L不锈钢、哈氏合金或陶瓷，适配酸碱、有机溶剂等腐蚀性环境。
• 宽温适应性：工作温度范围-40℃至150℃，通过温度补偿电路确保高温下的精度稳定性。

二、核心参数与选型依据

1. 基础规格解析

• 压力类型：绝对压力（以真空为基准），区别于表压（以大气压为基准）。
• 过程连接：螺纹连接（如M20×1.5）或法兰连接（DN15-DN50），适配不同管道尺寸。
• 电气接口：M20×1.5电缆接头或航空插头，支持防爆认证（Ex d IIC T6）。

2. 性能指标详解

• 过载能力：通常为量程的2倍，例如0.5MPa量程传感器可承受1.0MPa瞬时过压。
• 响应时间：＜5ms（90%步进响应），适用于动态压力监测场景。
• 长期稳定性：年漂移量＜0.1%FS，减少校准频率。

3. 选型关键要素

• 介质特性：确认介质是否含腐蚀性成分或固体颗粒，选择匹配膜片材质。
• 安装方式：垂直或水平安装，避免膜片单侧受力导致零点偏移。
• 环境条件：高温、高湿或振动环境需选择加固型外壳与屏蔽电缆。

三、典型应用场景与案例分析

1. 半导体制造：真空腔体压力监测

案例：某芯片厂真空镀膜工序采用0.5MPa绝对压力传感器，实时监测腔体压力。通过4-20mA信号接入PLC，实现镀膜厚度精确控制，产品良率从85%提升至98%，年节约原料成本50万元。
关键点：高真空兼容设计（内部真空度＜1Pa），快速响应时间（＜5ms）适配动态镀膜工艺。

2. 食品包装：真空封装压力控制

案例：某肉制品加工厂真空包装机安装绝对压力传感器，监测包装袋内残余氧气压力。运行6个月无故障，封口漏气率从3%降至0.2%，保质期延长30%。
关键点：316L不锈钢膜片符合食品级标准，IP68防护等级适应清洗环境。

3. 气象监测：大气压力与海拔计算

案例：某气象站采用绝对压力传感器测量大气压力，结合温度数据计算海拔高度。数据精度从±5m提升至±1m，为地质灾害预警提供更可靠依据。
关键点：宽温适应性（-40℃至80℃），高精度（±0.1%FS）确保海拔计算准确性。

四、安装与维护规范

1. 安装核心要点

• 位置选择：
  • 远离热源、振动源及腐蚀性气体，环境温度-20℃~60℃，湿度＜85%。
  • 垂直安装时介质流向自下而上，水平安装时膜片水平（避免介质沉淀）。
• 过程连接：
  • 螺纹连接需使用密封胶或生料带，法兰连接需均匀紧固螺栓。
  • 安装后需进行零点校验（真空环境下输出4mA）。
• 电气接线：
  • 电源线与信号线分开布线，避免电磁干扰。
  • 屏蔽电缆单端接地（接线盒端），接地电阻＜10Ω。

2. 维护策略

• 定期校验：每季度检测零点与量程，每年进行第三方计量校准。
• 清洁与检查：高粘度介质需定期冲洗膜片表面，检查过程连接是否泄漏。
• 故障排查：
  • 输出异常：检查电源电压（DC24V±10%）、接线是否松动。
  • 信号波动：排查振动干扰或介质脉动，可加装阻尼装置。

五、行业发展趋势

1. 技术升级方向

• 智能诊断：集成温度传感器与自校验模块，实时监测膜片状态与零点漂移。
• 无线通讯：支持LoRa或NB-IoT协议，实现压力数据远程传输与云端分析。
• 材料创新：石墨烯膜片提升灵敏度与耐腐蚀性，陶瓷基板增强抗振动能力。

2. 市场需求驱动

• 工业自动化升级：智能制造推动压力传感器与PLC、DCS系统的深度集成。
• 环保与能源监测：绝对压力传感器在燃气管道、真空热处理等场景的需求增长。
• 国产替代加速：国内企业通过MEMS工艺突破（如微型压阻芯片）逐步替代进口产品，占据中低端市场并向高端延伸。

结论

0.5MPa绝对压力传感器凭借其真空基准、高精度与耐腐蚀性，成为真空系统、精密制造及气象监测等场景的理想选择。从半导体工艺到食品包装，从传统安装到物联网集成，其技术升级与应用拓展持续推动工业自动化与科学研究的进步。未来，随着材料科学、智能算法的进步，绝对压力传感器将在更多领域发挥关键作用，助力产业高效、精准发展。
