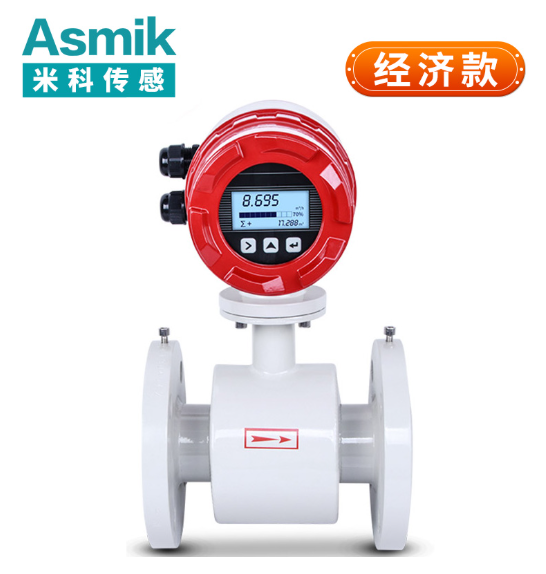

DN400电磁流量计

一、工作原理与技术特性

1. 法拉第电磁感应定律的核心支撑

电磁流量计基于法拉第电磁感应定律工作：当导电液体垂直切割均匀磁场时，会在液体中产生与流速成正比的感应电动势。其数学表达式为：

E=K⋅B⋅V⋅D

其中，E为感应电动势，B为磁感应强度，V为流体平均流速，D为管道内径，K为仪表常数。这一原理确保了流量测量的线性与准确性。

2. 结构组成与信号处理

电磁流量计由传感器与转换器两部分组成：

• 传感器：包含磁路系统（产生均匀磁场）、测量导管（导电液体流道）、电极（捕获感应电动势）及绝缘衬里（防止信号短路）。
• 转换器：将微弱感应信号放大、滤波并转换为标准输出（如4-20mA、RS-485），支持Hart协议及远程通讯。

3. 技术优势解析

• 宽量程比：典型量程比达1500:1，下限流速低至0.1m/s，上限覆盖15m/s，适应大口径管道的流量波动。
• 耐腐蚀性：采用聚四氟乙烯、橡胶等衬里材料，适配酸碱、污水、泥浆等恶劣介质。
• 无压损设计：流道内无可动部件，减少维护需求，尤其适合含固体颗粒的流体。
• 双向测量：支持正反向流量监测，满足复杂工艺需求。

二、DN400电磁流量计的核心参数

1. 基础规格

• 公称通径：DN400（400mm），适配大流量场景如市政供水主干管、化工原料输送。
• 测量介质：导电液体（电导率≥5μS/cm），涵盖自来水、污水、稀酸碱溶液等。
• 精度等级：管道式±0.5%，插入式±2.5%，符合工业计量标准。

2. 性能指标

• 工作压力：常规型号1.6MPa，高压型号可通过定制提升至4.0MPa。
• 温度范围：聚四氟乙烯衬里适用-30℃至180℃，橡胶衬里适用-20℃至90℃。
• 输出信号：支持4-20mA、脉冲、Hart协议、RS485 Modbus等数字通讯。
• 防护等级：IP65（户外）或IP68（埋地），可选防爆型。

3. 安装规范

• 直管段要求：上游需5-10倍管径直管段，下游需2-3倍管径，避免弯头、阀门干扰。
• 接地措施：传感器、转换器及管道需单独接地，电阻＜10Ω，防止电磁干扰。
• 满管安装：垂直安装时流体自下而上，水平安装时电极非正上/下方，避免气泡或沉积物影响。

三、典型应用场景与案例分析

1. 市政供水：大口径管网流量监测

案例：某城市自来水公司DN400主干管安装电磁流量计，实时监测日供水量。通过4-20mA信号接入SCADA系统，实现管网泄漏预警。改造后，管网漏损率从15%降至8%，年节水超200万吨。
关键点：宽量程比适应昼夜用水量波动，IP68防护等级保障埋地安装可靠性。

2. 化工行业：腐蚀性液体精准计量

案例：某化工厂浓硫酸输送管道采用DN400电磁流量计（聚四氟乙烯衬里+钽电极），替代传统涡轮流量计。运行12个月无故障，流量数据波动幅度从±8%降至±2%，年节约维护成本35万元。
关键点：耐腐蚀材料选择与低流速测量精度保障工艺稳定性。

3. 污水处理：非满管流量精确控制

案例：某污水处理厂出口管网安装插入式DN400电磁流量计，解决非满管及超低液位测量难题。通过超声波液位计联动，实现流量-液位耦合计算，排放量计量误差从25%降至3%。
关键点：偏心安装设计避免沉积物覆盖传感器，4G通讯实现云端实时监控。

四、安装与维护规范

1. 安装核心要点

• 位置选择：远离强电磁场（如大电机）、高温源及腐蚀环境，环境温度-20℃~60℃，湿度＜85%。
• 管道配置：垂直安装时流体自下而上，水平安装时电极水平；调节阀安装于下游5D外。
• 接地与屏蔽：电磁流量计需单独接地，信号线使用屏蔽电缆，避免与动力电缆共线。

2. 维护策略

• 定期校验：每季度检测电极绝缘性（兆欧表＞200MΩ），每年进行满量程标定。
• 清洁与过滤：高粘度介质需配自动反冲装置，电极附着物用软布擦拭，避免划伤衬里。
• 故障排查：
  • 无信号：检查电源、接地及流体满管状态。
  • 信号波动：排查气泡、沉积物或外部干扰，调整励磁频率。

五、行业发展趋势

1. 技术升级方向

• 智能诊断：集成自校验模块，实时监测零点漂移与电极状态，预警衬里磨损或结垢。
• 物联网集成：支持Nb-IoT/5G远程监控，实现流量数据实时上传至云平台，结合AI算法优化工艺参数。
• 材料创新：陶瓷衬里、石墨烯电极等新型材料提升耐磨损与耐高温性能，拓展应用场景至高温熔盐等极端环境。

2. 市场需求驱动

• 市政水务智能化：智慧水务建设推动电磁流量计在制水、输配水环节的普及，实现漏损精准定位与能源管理。
• 环保法规趋严：精确流量监测成为水资源管理、污染排放控制的必备手段，推动高精度电磁流量计需求增长。
• 国产替代加速：国内企业通过技术突破（如低频方波励磁技术）逐步替代进口产品，占据中低端市场并向高端延伸。

结论

DN400电磁流量计以其高精度、耐腐蚀、宽量程比等优势，成为大口径工业流量测量的核心设备。从市政供水到化工生产，从传统安装到物联网集成，其技术升级与应用拓展持续推动工业自动化与环保监测的发展。未来，随着材料科学、智能算法的进步，DN400电磁流量计将在更多领域发挥关键作用，助力产业高效、绿色转型。
