本文将系统探讨DN500口径热式气体质量流量计的技术原理、核心参数及工程实践，重点分析其在大口径气体计量场景中的精准性与可靠性。通过结合工业气体、市政燃气、能源管理等典型案例，为用户提供从设计选型到运维管理的全流程参考，助力实现气体流量的高效管理。
一、技术原理与核心优势
1. 热式气体质量流量计基础原理
热式气体质量流量计基于热扩散原理工作，通过测量气体流经加热元件时的冷却效应确定流量。其核心结构由两个铂电阻传感器组成：
- 速度传感器：被加热至固定温度，气体流动时带走热量，电阻值变化；
- 温度传感器：测量气体温度，作为参考。
流量计算公式为：
Q=k×P×TΔT
式中：
- Q：气体质量流量（kg/h）；
- k：仪表系数（与气体种类、流速分布相关）；
- ΔT：速度传感器与温度传感器的温差（℃）；
- P：气体压力（Pa）；
- T：气体温度（K）。
2. DN500规格的场景适配
DN500（公称直径500mm）适用于超大型气体计量场景，如工业高炉煤气、市政天然气主干管等。其流量范围通常为5000~50000 m³/h（标准状态下空气），量程比可达1:100，适应高流量需求。无机械运动部件的设计使压力损失趋近于零，显著降低系统能耗。
3. 核心优势
- 直接质量流量测量：无需温压补偿，直接输出质量流量；
- 宽量程比：适应气体流量从低负荷到满负荷的宽范围变化；
- 介质兼容性：适用于空气、氮气、天然气等非腐蚀性气体；
- 长期可靠性：无机械磨损，维护周期长达5年以上。
二、关键技术参数解析
1. 口径与压力等级
DN500对应管道公称直径500mm，工作压力等级通常为0.6MPa（部分产品支持更高压力）。其设计覆盖工业气体、市政燃气等超大型流量需求，可适配空气、氮气、天然气等场景。
2. 精度与重复性
标准精度等级为±1.5%读数，重复性优于0.5%。实际精度受安装条件影响，如管道振动、气体成分变化等因素可能导致误差增加。
3. 电气参数
输出信号通常为4-20mA电流或脉冲信号，供电电压多为24VDC。部分智能型设备支持HART协议或RS485通信，便于集成至DCS系统。
4. 环境适应性
防护等级需达到IP65以上，工作温度范围通常为-40℃至+85℃。在高温或低温工况下需选用特殊材质传感器，如316L不锈钢或哈氏合金。
5. 物理尺寸

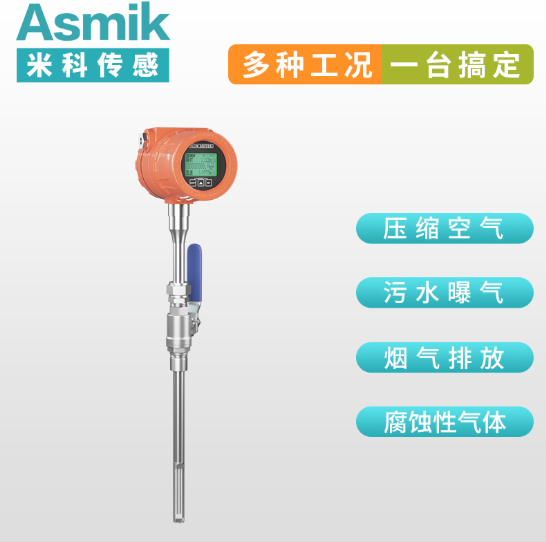

DN500热式流量计通常采用插入式或管段式设计：
- 插入式：传感器长度约300~500mm，通过法兰或螺纹安装于管道，适用于大口径管道的快速改造；
- 管段式：整体长度约1000~1500mm，需切割管道后焊接，适用于新建项目或对精度要求极高的场景。
三、典型应用场景
1. 工业气体计量
在钢铁厂的高炉煤气管道中，DN500热式流量计用于监测煤气输出量。某大型钢厂案例显示，采用该设备后，煤气消耗核算精度提升至±1.2%，年减少能源浪费超2000吨标准煤。其宽量程比特性可适应生产负荷波动，确保计量稳定性。
2. 市政燃气系统
适用于城镇燃气主干管计量，DN500设备可实时监测区域燃气输出。某省会城市案例中，设备投入使用后，燃气漏损率从15%降至8%，年减少燃气损失超1000万立方米。其直接质量流量测量特性避免了温压补偿误差，提升结算准确性。
3. 能源管理平台
在化工园区的能源管理系统中，DN500热式流量计通过4-20mA信号接入监控平台，实现多气体介质的统一管理。某园区案例显示，系统通过分析流量数据，优化气体分配，年节省采购成本超500万元。
四、选型与安装要点
1. 前期参数确认
- 明确气体性质（种类、压力、温度、腐蚀性）；
- 核实管道工作压力与温度；
- 确定流量范围（正常/最大/最小流量）；
- 评估安装环境（空间、振动、电磁干扰）。
2. 安装规范
- 直管段要求：上游至少15D（7.5米）、下游5D（2.5米）直管段，确保流场稳定；
- 传感器方向：水平或垂直安装，避免冷凝水积聚；
- 插入深度：插入式传感器需深入管道中心线，深度约0.5D（250mm）；
- 接地与屏蔽：信号线需单独穿管，避免与动力线并行。
3. 维护策略
- 定期校准：每半年进行零点校准与线性度检查；
- 探头检查：每年使用内窥镜检测传感器表面，确认无污染或磨损；
- 清洁保养：每季度清理传感器表面，避免灰尘或油污影响散热；
- 故障排查：若流量显示异常，首先检查直管段是否符合要求，其次验证气体成分是否变化。
五、行业发展趋势
随着物联网技术发展，DN500热式气体质量流量计正集成更多创新功能：
- 自诊断能力：可监测传感器状态、线圈故障等；
- 预测性维护：通过振动传感器预测轴承寿命；
- 能源管理：结合压力传感器计算泵效或风机效率；
- 云平台接入：支持BACnet/Modbus TCP协议，实现远程监控与数据分析。
在双碳目标驱动下，热式流量计在新能源领域的应用持续拓展，如生物质气化燃气计量、氢能源输送等场景。
结语
DN500热式气体质量流量计通过热扩散原理与直接质量流量测量技术，为工业气体、市政燃气、能源管理等领域提供了高效、可靠的流量管理解决方案。其大口径适配性、宽量程比及智能化升级潜力，使其在超大型气体系统中具有显著优势。未来，随着材料科学与数字技术的发展，该类产品将在远程监控、自诊断等方向实现更多突破，为构建绿色能源体系奠定坚实基础。
