管道流量计DN150

一、技术原理：法拉第电磁感应定律的工程化应用

电磁流量计DN150的工作原理基于法拉第电磁感应定律。当导电液体在垂直于磁场的管道中流动时，液体中的带电粒子会因流体运动切割磁感线，从而在管道两侧产生感应电动势。这一电动势的大小与液体流速成正比，通过测量电动势即可推导出流体的流量值。

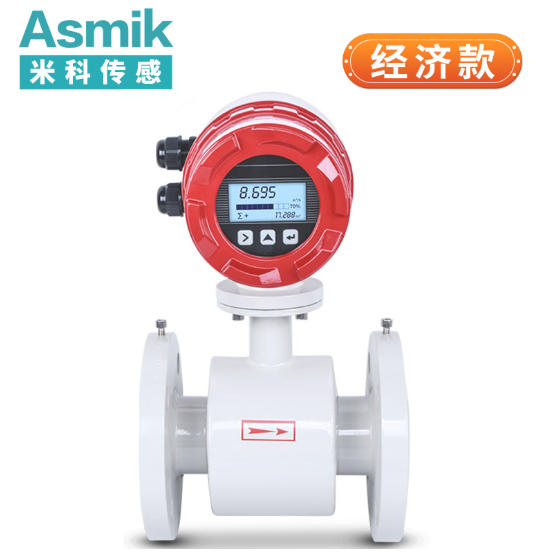

具体实现中，电磁流量计DN150的表体内部安装有一对电极和励磁线圈。励磁线圈产生稳定的磁场，电极则负责检测流体流动时产生的感应电动势。传感器将这一微弱信号转换为标准电信号，经处理后显示为流量值。由于测量过程不依赖流体的压力、温度或密度等参数，电磁流量计在测量导电液体时具有极高的稳定性。

二、关键参数解析：DN150型号的技术特性

电磁流量计DN150的性能由一系列关键参数决定，这些参数直接影响其测量准确性、适应性和可靠性。以下是核心参数的详细解析：

1. 公称直径（DN150）
   • 定义：公称直径为150mm，表示流量计适用于管道内径为150mm的场景。
   • 适用场景：适用于大流量的液体测量，如市政供水、工业废水处理、化工原料输送等。
2. 量程比
   • 参数范围：通常可达100:1，覆盖从低流速（0.3m/s）到高流速（15m/s）的宽泛范围。
   • 实际意义：量程比越大，流量计适应流量波动的能力越强，减少因流量变化导致的设备更换需求。
3. 测量精度
   • 标准精度：±0.5%，部分优化型号可达到±0.2%。
   • 应用要求：贸易结算场景需选用0.5级精度产品，过程控制场景1.0级即可满足要求。
4. 电极与衬里材质
   • 电极材质：可选316L不锈钢、哈氏合金（Hastelloy）、钛合金等，适应不同介质的腐蚀性。
   • 衬里材质：常用聚四氟乙烯（PTFE）、聚氨酯（PU）或橡胶，确保在酸、碱、盐等腐蚀性介质中的稳定性。
5. 输出信号与通信协议
   • 输出信号：支持4-20mA电流信号、脉冲信号或数字信号（如RS485、HART、Modbus）。
   • 通信协议：兼容工业自动化系统，实现远程监控与数据集成。
6. 防护等级与防爆认证
   • 防护等级：户外安装需选择IP65/IP67，避免雨水侵蚀。
   • 防爆要求：在爆炸性环境中，需通过本安防爆认证（如Ex ia IIC T6）。

三、性能优势：适应复杂工况的核心特点

电磁流量计DN150的性能优势体现在以下方面：

1. 耐腐蚀与适应性设计
   • 材质选择：根据介质成分选择表体、衬里及电极材质，避免设备腐蚀。
   • 特殊工况适应：可测量含固体颗粒或高粘度的导电液体（如污泥、纸浆）。
2. 无压损与低维护
   • 无压损设计：测量管内无机械可动部件，流体通过时几乎无压力损失，降低系统能耗。
   • 自清洁功能：部分型号通过流体动力学设计，利用液体流动实现电极表面的自动清洁，减少人工维护需求。
3. 双向测量与温压补偿
   • 双向测量：支持正向和反向流量测量，适应需要监测流体流向的场合。
   • 温压补偿：内置温度与压力补偿算法，消除环境因素对测量的干扰。

四、应用场景：覆盖多领域的流量测量需求

电磁流量计DN150的应用场景广泛，涵盖市政、工业、环保、能源等多个领域：

1. 市政供水与污水处理
   • 供水计量：用于自来水厂出厂水量计量，精度满足贸易结算要求。
   • 污水处理：监测污泥、药剂等介质的流量，支持工艺控制与能耗优化。
2. 工业流程控制
   • 化工行业：计量酸、碱、盐等腐蚀性介质，支持反应釜进料控制。
   • 石油化工：监测原油、成品油等高粘度流体，优化管道输送效率。
3. 环保监测与排放控制
   • 废水排放：监测工业废水排放流量，确保符合环保法规。
   • 烟气脱硫：计量石灰石浆液等脱硫剂流量，支持环保设备运行。
4. 能源计量与管理
   • 热电联产：计量蒸汽、热水等介质，支持能源贸易结算。
   • 区域能源：监测建筑群冷热负荷，优化能源调度与节能改造。

五、选型与维护：从需求分析到成本优化

用户在选型时，需综合考量以下因素，以实现性能与成本的平衡：

1. 介质特性匹配
   • 导电性：仅适用于导电液体（电导率≥5μS/cm），非导电介质（如油类）需选择其他类型流量计。
   • 腐蚀性：根据介质成分选择表体、衬里及电极材质，避免设备腐蚀。
   • 粘度与固体含量：高粘度或含固体颗粒的液体需选择抗堵塞设计的流量计，确保测量精度。
2. 安装条件评估
   • 直管段要求：上下游需保留足够直管段（通常前10D后5D），减少流体扰动对测量的影响。
   • 安装方式：可选择法兰连接或夹持式安装，适应不同管道布局。
3. 环境适应性验证
   • 防护等级：户外安装需选择IP65/IP67，避免雨水侵蚀。
   • 防爆要求：在爆炸性环境中，需通过本安防爆认证。
4. 维护周期与成本
   • 定期检查：检查表体与探头清洁度，确保无杂质堵塞。
   • 校准周期：根据使用频率与介质特性，定期校准流量计，确保测量准确性。

六、市场现状与竞争格局

全球电磁流量计市场呈现稳步增长态势，中国市场成为重要增长极：

1. 市场规模与增长
   • 近年来，全球电磁流量计市场规模持续扩大，2023年达到7亿美元，预计2030年将突破10亿美元，年复合增长率达5.6%。
   • 中国市场的增长尤为显著，受益于工业自动化水平的提升、环保政策的推动以及基础设施建设的加速。
2. 竞争格局
   • 市场由国际品牌与国内企业共同竞争。
   • 国内企业通过技术创新与本土化服务，逐步提升市场份额，部分产品已在性能上接近国际水平。
3. 技术发展趋势
   • 智能化升级：集成传感器与通信模块，实现远程监控与数据集成。
   • 材料创新：采用新型耐腐蚀材料，扩展应用场景。

七、发展趋势：技术创新与行业融合

未来，电磁流量计DN150将朝着更高精度、更强适应性、更智能化的方向发展：

1. 材料科学与制造工艺升级
   • 采用3D打印技术制造表体与探头，优化流体通道设计，减少压力损失。
   • 例如，某企业通过3D打印技术，使流量计压损降低。
2. 智能化与物联网融合
   • 支持5G通信与边缘计算，实现实时数据传输与本地决策。
   • 例如，某型号产品可通过手机APP进行参数设置，减少现场维护次数。
3. 绿色制造与能效优化
   • 低功耗设计成为主流，某企业通过优化电路设计，使产品功耗降低，支持太阳能供电，适用于偏远地区。
4. 行业标准与认证完善
   • 随着国际贸易增加，产品需通过ISO、CE等国际认证。
   • 例如，某企业通过欧盟CE认证，产品出口量增长。

结语

电磁流量计DN150的技术演进正朝着更高精度、更强适应性、更智能化的方向发展。用户在选型时，需建立“需求分析-技术匹配-成本优化”的闭环决策模型，避免陷入“唯价格论”或“过度配置”的误区。通过科学评估流体特性、工艺要求、预算限制等要素，选择性能与成本平衡的最优解，方能实现高效、经济的流体计量管理。随着材料科学与数字技术的融合创新，电磁流量计DN150将在智慧工业领域发挥更关键的支撑作用，成为推动产业升级的重要工具。
