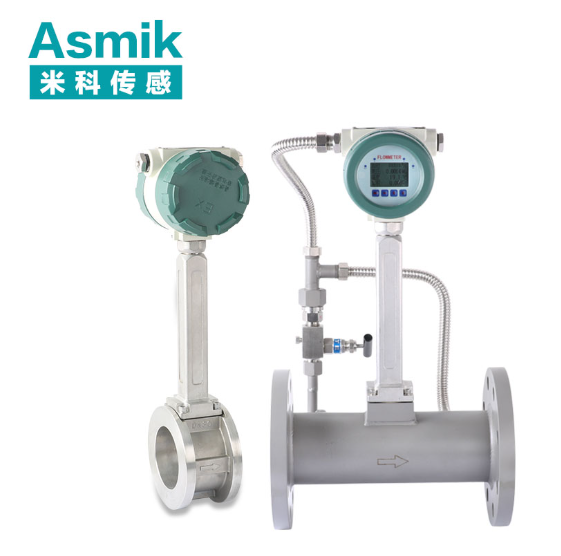

美控涡街流量计lug-mik-dn100fgsxcr技术特性与应用解析

一、技术原理与核心优势

涡街流量计基于卡门涡街原理设计，当流体绕过钝体（如三角柱）时，会在钝体两侧交替产生有规则的漩涡，漩涡频率与流体流速成正比。通过检测漩涡频率，即可计算出流体流量。lug-mik-dn100fgsxcr型号采用分体式设计，传感器与转换器分离，减少信号传输损耗，提升抗干扰能力，尤其适用于高温、高压或强腐蚀性场景。
其核心优势体现在三方面：其一，测量精度高，典型精度可达±1%，满足工业计量需求；其二，量程比宽泛，覆盖0.5m/s至15m/s流速范围，适配多种工况；其三，适应性强，可测量蒸汽、气体及液体，介质温度范围覆盖-40℃至350℃，压力等级支持PN16至PN40。

二、应用场景与技术适配性

1. 蒸汽计量与能源管理
   • 在热电厂或区域供热系统中，该型号涡街流量计可精确计量蒸汽流量，支持热能分摊与能效分析。其高温型传感器可适应350℃饱和蒸汽，耐腐蚀材质（如哈氏合金）可抵御蒸汽冷凝水腐蚀。
   • 在化工流程中，该型号可监测工艺蒸汽流量，优化反应釜加热策略，降低能耗。
2. 气体流量监测
   • 在天然气输送管道中，该型号可测量压缩气体流量，支持贸易结算与管网平衡。其低流速测量能力（0.5m/s）可适配夜间低负荷工况。
   • 在空气分离装置中，该型号可计量氮气、氧气等工业气体流量，支持生产调度与质量控制。
3. 液体输送与过程控制
   • 在石油化工行业中，该型号可测量原油、成品油等液体流量，支持储罐库存管理与装车计量。其耐压等级（PN40）可适配高压输送场景。
   • 在水处理厂中，该型号可监测原水或污水流量，优化水泵运行策略，提升处理效率。

三、选型要点与配置策略

1. 介质特性匹配
   • 温度与压力：蒸汽介质温度可达350℃，需选配高温型传感器及散热装置，确保测量稳定性。高压场景需定制耐压等级传感器。
   • 介质洁净度：气体或液体中可能含颗粒或杂质，需选配抗污型传感器或定期清理管道。
2. 流量范围与量程比
   • 确保实际流量在传感器量程的30%至70%之间，避免超量程运行。该型号流量范围约20m³/h至6000m³/h（以水为例）。
   • 量程比通常为10:1至100:1，适配不同流速场景。
3. 输出信号与通信协议
   • 根据控制系统要求选择脉冲、4-20mA或RS485输出，需远传时优先选择数字信号。
   • 支持Modbus、HART等通信协议，实现远程监控与数据集成。
4. 防护等级与安装环境
   • 根据安装环境选择IP65至IP68防护等级，确保设备稳定性。
   • 爆炸性环境需选配防爆型转换器，符合ExdⅡCT6等防爆标准。

四、安装规范与维护要点

1. 安装规范
   • 水平或垂直安装：避免强振动和强磁场干扰，传感器应与管道同心。
   • 直管段要求：上游需15D至20D直管段，下游需10D至15D直管段，以确保流态稳定。
   • 接地与屏蔽：确保传感器良好接地，避免电磁干扰影响测量精度。
2. 日常维护
   • 定期检查：检查传感器状态、信号质量及报警记录，及时发现并处理潜在问题。
   • 清理管道：定期清理管道内壁沉积物，保持流态稳定与测量准确性。
   • 校准与验证：定期进行实流校准或采用标准表法验证测量精度，确保长期稳定性。

五、发展趋势与技术创新

1. 智能化升级
   • 集成边缘计算模块，实现自诊断功能，当检测到振动或沉积物时自动触发补偿算法。
   • 支持预测性维护，通过分析历史数据预测传感器寿命，提前规划维护周期。
2. 材料科学与工艺创新
   • 采用陶瓷或蓝宝石等耐腐蚀材料，提升传感器在极端介质中的寿命。
   • 3D打印技术应用于传感器制造，实现复杂流道设计与轻量化。
3. 低功耗与无线传输
   • 锂亚硫酰氯电池供电型号实现10年免维护运行，配合NB-IoT无线传输技术，构建分布式监测网络。
   • 太阳能供电系统适配偏远地区安装场景，降低运维成本。
4. 云平台与大数据集成
   • 支持与云平台无缝对接，实现远程监控、数据分析与智能决策。
   • 结合大数据分析，优化流量测量模型，提升测量精度与稳定性。

六、结论

美控涡街流量计lug-mik-dn100fgsxcr作为工业流量测量的代表，其技术演进始终围绕提升测量精度、扩展应用边界、降低全生命周期成本展开。通过科学选型、规范安装与专业维护，该类型仪表可在蒸汽计量、气体监测及液体输送等场景中持续发挥关键作用，为能源管理与数字化转型提供基础数据支撑。未来，随着材料科学与信息技术融合深化，其应用场景与功能边界将持续拓展，在智慧工厂、智慧城市及能源互联网建设中扮演更重要角色。
