DN100蒸汽流量计测量范围

一、技术原理与核心优势

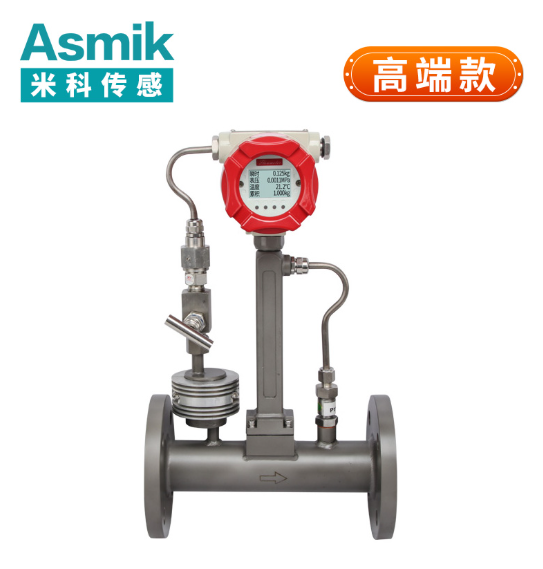

涡街流量计基于卡门涡街原理设计：当蒸汽流经钝体（如三角柱）时，会在钝体两侧交替产生有规则的漩涡，漩涡频率与流体流速成正比。通过检测漩涡频率，即可计算出蒸汽流量。DN100型号采用分体式结构，传感器与转换器分离，适配高温高压场景，尤其针对蒸汽介质优化了耐温耐压性能。
其核心优势包括：

1. 宽量程比：典型量程比达10:1至100:1，覆盖0.5m/s至15m/s流速范围，适配蒸汽负荷波动工况；
2. 高精度测量：典型精度±1%，满足贸易结算与能效考核需求；
3. 强适应性：可测量饱和蒸汽与过热蒸汽，介质温度范围覆盖-40℃至350℃，压力等级支持PN16至PN40。

二、测量范围特性与影响因素

DN100涡街流量计的测量范围由口径、蒸汽密度、流速及工况参数共同决定，其理论流量计算公式为：
Q=A×v
其中，Q为体积流量（m³/h），A为管道截面积（m²），v为蒸汽流速（m/s）。实际测量范围需综合以下因素：

1. 蒸汽密度影响
   • 饱和蒸汽密度随压力变化显著。例如，在1.0MPa压力下，饱和蒸汽密度为3.88kg/m³；而在0.3MPa时，密度降至1.67kg/m³。密度降低会导致质量流量测量值下降，需通过温度压力补偿修正。
   • 过热蒸汽密度需通过查表或公式计算，误差范围通常控制在±2%以内。
2. 流速与量程比
   • DN100管道截面积约为0.00785m²，典型流速范围0.5m/s至15m/s对应体积流量约14m³/h至420m³/h（以水为介质）。
   • 蒸汽实际流量需考虑密度修正。例如，在1.0MPa饱和蒸汽工况下，质量流量范围约54.3kg/h至3258kg/h。
3. 工况参数边界
   • 温度极限：高温蒸汽（≥300℃）需选配高温型传感器及散热装置，避免电子元件过热失效。
   • 压力极限：高压蒸汽（≥2.5MPa）需定制耐压等级传感器，防止管道变形或密封失效。

三、选型依据与配置策略

1. 工况参数匹配
   • 压力等级：根据蒸汽系统设计压力选择传感器耐压等级，如1.6MPa、2.5MPa或4.0MPa。
   • 温度范围：饱和蒸汽温度≤184℃时可选标准型，过热蒸汽（≥300℃）需配高温型。
   • 流量范围：确保实际流量在传感器量程的30%至70%之间。例如，DN100流量计量程宜选20m³/h至600m³/h（水当量）。
2. 输出信号与通信协议
   • 模拟输出：4-20mA信号适配DCS控制系统，需考虑信号衰减与抗干扰设计。
   • 数字通信：支持Modbus RTU或HART协议，实现远程参数设置与诊断。
3. 防护与防爆要求
   • 户外安装需选IP65防护等级，潮湿环境建议配防雨罩。
   • 爆炸性环境（如锅炉房）需选ExdⅡCT6防爆型转换器。

四、安装规范与维护要点

1. 安装规范
   • 直管段要求：上游需15D至20D直管段，下游需10D至15D直管段，确保流态稳定。
   • 安装方向：优先水平安装，避免蒸汽冷凝水积聚；垂直安装时需确保流体自下而上流动。
   • 接地与屏蔽：传感器单独接地，电缆穿金属管屏蔽，避免电磁干扰。
2. 日常维护
   • 定期校验：每12个月进行实流校准，或采用标准表法验证精度。
   • 冷凝水排放：饱和蒸汽管道需配疏水阀，避免冷凝水影响测量。
   • 振动监测：安装振动传感器，当振动超过5mm/s时触发报警。

五、发展趋势与技术创新

1. 智能化升级
   • 集成边缘计算模块，实现自诊断功能，当检测到振动或沉积物时自动触发补偿算法。
   • 支持预测性维护，通过分析历史数据预测传感器寿命，提前规划维护周期。
2. 材料科学与工艺创新
   • 采用陶瓷或蓝宝石等耐腐蚀材料，提升传感器在极端介质中的寿命。
   • 3D打印技术应用于传感器制造，实现复杂流道设计与轻量化。
3. 低功耗与无线传输
   • 锂亚硫酰氯电池供电型号实现10年免维护运行，配合NB-IoT无线传输技术，构建分布式监测网络。
   • 太阳能供电系统适配偏远地区安装场景，降低运维成本。
4. 云平台与大数据集成
   • 支持与云平台无缝对接，实现远程监控、数据分析与智能决策。
   • 结合大数据分析，优化流量测量模型，提升测量精度与稳定性。

六、结论

DN100蒸汽流量计的测量范围由工况参数、流速及量程比共同决定，涡街流量计凭借其宽量程比与强适应性，成为蒸汽计量的技术方案。通过科学选型、规范安装与专业维护，该设备可在热电联产、化工流程及区域供热等领域持续发挥关键作用，为能源管理与数字化转型提供基础数据支撑。未来，随着材料科学与信息技术融合深化，其应用场景与功能边界将持续拓展，在智慧能源与绿色制造领域扮演更重要角色。
