法兰热量表DN100

一、技术原理与核心优势

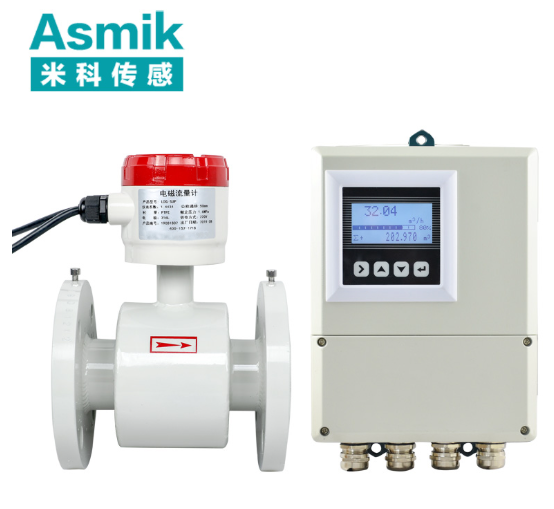

电磁热量表基于法拉第电磁感应定律设计，通过测量导电液体在磁场中运动产生的感应电动势实现流量计量，并结合温度传感器测量进出口温差，最终通过积分计算释放或吸收的热量。当导电介质以平均流速v通过垂直于磁场方向的管道时，感应电动势E与磁感应强度B、流体流速v及管道内径D成正比，即E=K×B×v×D（K为仪表常数）。DN100型号采用分体式设计，将传感器与转换器分离，减少信号传输损耗，提升抗干扰能力。
该型号的核心优势体现在三方面：其一，测量精度高，典型精度可达±0.5%，满足贸易结算需求；其二，量程比宽泛，覆盖0.3m/s至15m/s流速范围，适配多种工况；其三，适应性强，可测量腐蚀性介质、悬浮颗粒液体及高温流体，介质温度范围覆盖-25℃至180℃，压力等级支持PN16至PN40。

二、测量范围与典型参数

法兰热量表DN100的测量范围通常以流量、温度及热量三个维度表示：

1. 流量范围：
   • 液体：以水为例，DN100电磁热量表的流量范围约30m³/h至3000m³/h，具体取决于流速与管道直径。
   • 流速范围：
   • 推荐流速：液体通常为0.3m/s至6m/s，以确保测量稳定性与传感器寿命。
   • 极限流速：部分型号可支持更高流速，但需考虑介质特性与传感器耐磨损性能。
2. 温度范围：
   • 介质温度：通常支持-25℃至180℃，适应不同环境需求。
   • 温差范围：可测量进出口温差，支持供热系统能效分析。
3. 热量计算：
   • 计算公式：Q=∫(ρ×c×v×ΔT)dt，其中ρ为介质密度，c为比热容，v为流速，ΔT为温差。
   • 精度保证：通过高精度流量与温度测量，确保热量计算准确性。

三、影响测量范围的因素

1. 介质特性：
   • 电导率：电磁热量表要求介质电导率≥5μS/cm，低电导率介质（如纯水、油类）需选配特殊电极材质。
   • 粘度：高粘度介质（如污水、污泥）可能导致流速分布变化，需降低量程比或选配粘度补偿功能。
   • 腐蚀性：腐蚀性介质需选配耐腐蚀材质，如316L不锈钢、哈氏合金或橡胶衬里。
2. 温度与压力：
   • 温度：高温介质（如热水、蒸汽冷凝水）需选配高温型传感器及散热装置，确保测量稳定性。
   • 压力：高压场景需定制耐压等级传感器，避免介质泄漏或传感器变形。
3. 安装条件：
   • 直管段要求：上游需10D至15D直管段，下游需5D至10D直管段，以确保流态稳定。
   • 振动与干扰：强振动或电磁干扰可能导致信号失真，需采取减振或屏蔽措施。

四、选型与应用建议

1. 选型要点：
   • 介质特性：根据介质腐蚀性、电导率、粘度选择合适的电极材质与衬里类型。
   • 流量范围：确保实际流量在传感器量程的30%至70%之间，避免超量程运行。
   • 温度压力：高温介质需选配高温型传感器及散热装置，高压场景需定制耐压等级。
   • 输出信号：根据控制系统要求选择脉冲、4-20mA或RS485输出，需远传时优先选择数字信号。
   • 防护等级：根据安装环境选择IP65至IP68防护等级，确保设备稳定性。
2. 应用场景：
   • 供热系统：在热电厂或区域供热系统中，DN100电磁热量表可精确计量用户用热量，支持分户计量与能效分析。
   • 空调系统：在中央空调系统中，DN100电磁热量表可监测冷冻水或冷却水流量，优化系统运行策略。
   • 工业流程：在化工生产中，DN100电磁热量表可控制反应釜冷却水流量，确保工艺稳定性与产品质量。

五、安装与维护要点

1. 安装规范：
   • 水平或垂直安装：避免强振动和强磁场干扰，传感器应与管道同心。
   • 直管段要求：确保上游10D、下游5D直管段，避免弯头、阀门等局部阻力件干扰。
   • 接地与屏蔽：确保传感器良好接地，避免电磁干扰影响测量精度。
2. 日常维护：
   • 定期检查：检查传感器状态、信号质量及报警记录，及时发现并处理潜在问题。
   • 清理管道：定期清理管道内壁沉积物，保持流态稳定与测量准确性。
   • 校准与验证：定期进行实流校准或采用标准表法验证测量精度，确保长期稳定性。

六、发展趋势与展望

随着工业物联网发展，法兰热量表DN100呈现以下趋势：

1. 智能化升级：集成边缘计算模块，实现自诊断功能，当电极附着度超标时自动触发清洗程序。
2. 微型化设计：采用先进材料技术缩小传感器体积，适配空间受限场景。
3. 低功耗设计：锂亚硫酰氯电池供电型号实现10年免维护运行，配合NB-IoT无线传输技术，构建分布式监测网络。
4. 多参数测量：同步测量流量、温度及压力，为能效分析提供多维数据支持。
5. 云平台集成：支持与云平台无缝对接，实现远程监控、数据分析与智能决策。

七、结论

法兰热量表DN100作为成熟可靠的能源计量解决方案，其技术演进始终围绕提升测量精度、扩展应用边界、降低全生命周期成本展开。通过科学选型、规范安装与专业维护，该类型仪表可在复杂工业场景中持续发挥关键作用，为能源管理与数字化转型提供基础数据支撑。未来，随着材料科学与信息技术融合深化，其应用场景与功能边界将持续拓展，在智慧工厂、智慧城市及能源互联网建设中扮演更重要角色。
