DN50涡街流量计的技术特性与应用解析

一、技术原理与核心优势

         涡街流量计基于卡门涡街原理设计，通过检测流体流经非流线型阻流体时产生的漩涡频率实现流量测量。当流体以一定流速通过传感器时，在阻流体下游形成交替排列的漩涡列，其释放频率与流速成正比。通过压电晶体或电容式传感器捕捉漩涡产生的交变应力信号，经信号处理单元转换为标准电信号输出。
          DN50涡街流量计的核心优势体现在三个方面：其一，测量精度高，典型精度可达±1.0%至±1.5%，满足贸易结算需求；其二，量程比宽泛，常规型号量程比达10:1，部分高端产品可达20:1；其三，适应性强，可测量气体、液体及蒸汽，介质温度范围覆盖-20℃至250℃，压力等级支持PN16至PN40。

二、结构特性与规格参数

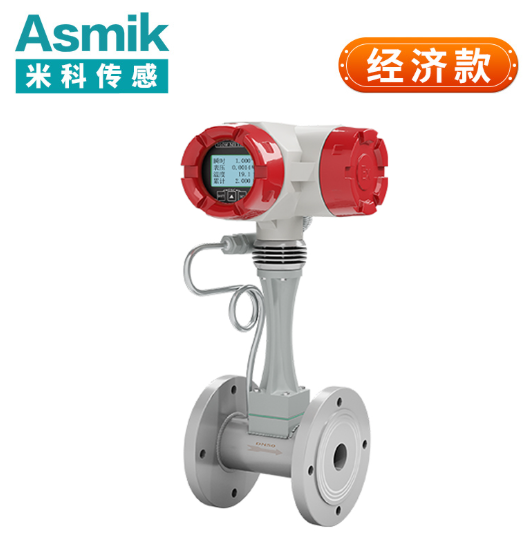

          DN50涡街流量计由传感器、转换器及连接法兰三部分构成。传感器采用分段式结构，包含漩涡发生体、检测元件及外壳。漩涡发生体通常为三角柱或梯形截面设计，材质为304/316L不锈钢或哈氏合金，以适应不同介质特性。检测元件采用压电晶体或电容式传感器，具备高灵敏度和抗干扰能力。

关键规格参数包括：

• 口径：DN50（法兰连接式），适配管道直径50mm；
• 流量范围：
  • 液体：0.5～7m/s（对应流量范围约3.5～49 m³/h）；
  • 气体：5～50m/s（对应流量范围约35～350 m³/h）；
• 精度等级：1.0级或1.5级；
• 介质温度：-25℃～150℃（常温型），高温型可达250℃；
• 输出信号：脉冲电压（8-10V）或4-20mA电流环；
• 防护等级：IP65，防爆型支持本安ExiaIICT3-T6。

三、选型要点与安装规范

选型时需重点关注五项参数：

1. 介质特性：根据介质腐蚀性选择316L不锈钢或哈氏合金材质，含颗粒介质需选配刮刀式电极；
2. 流量范围：确保实际流量在传感器量程的30%～70%之间，避免超量程运行；
3. 温度压力：高温介质需选配高温型传感器及散热装置，高压场景需定制耐压等级；
4. 输出信号：根据控制系统要求选择脉冲或4-20mA输出，需远传时优先选择4-20mA；
5. 安装条件：需满足上游20D、下游5D直管段要求，避免流场扰动。

安装时需注意：

• 传感器应水平或垂直安装，避免强振动和强磁场干扰；
• 测量气体时，若含少量液体，传感器应安装在管道高处；
• 测量液体时，若含气体，传感器应安装在管道低处；
• 需在传感器附近测量压力和温度时，测压点应在下游3-5D处，测温点应在下游6-8D处。

四、典型应用场景分析

         在市政供水领域，DN50涡街流量计广泛应用于水厂出水、管网监测及小区二次供水。例如，在长江引水工程中，精确计量日供水规模达百万立方米，其低流阻特性降低水泵能耗。污水处理厂利用该型号仪表监测进出水流量，配合化学需氧量在线分析仪，优化药剂投加量。
         化工行业是另一重要应用领域。在氯碱生产中，精确计量饱和盐水流量，确保电解槽稳定运行。对于腐蚀性介质，如硫酸、盐酸输送管道，需选用PTFE衬里及钽电极组合，耐温范围可达-20℃至180℃。在聚氯乙烯生产中，通过哈氏合金电极实现高纯度单体计量，满足半导体级产品要求。
         制药行业同样依赖DN50涡街流量计。在生物制药流程中，精确计量培养基流量，确保细胞培养环境稳定。对于注射用水系统，采用卫生型设计，材质符合FDA标准，避免介质污染风险。在食品加工场景中，设备支持CIP在线清洗，满足卫生级要求，同时实现糖浆、乳制品等粘稠介质的精准计量。

五、技术发展趋势展望

          随着工业物联网发展，DN50涡街流量计呈现三大演进方向：一是智能化升级，集成边缘计算模块实现自诊断功能，当传感器附着度超标时自动触发清洗程序；二是微型化设计，采用分体式结构，传感器与转换器间距扩展至100米，适配空间受限场景；三是低功耗设计，锂亚硫酰氯电池供电型号实现10年免维护运行，配合NB-IoT无线传输技术，构建分布式监测网络。
         在双碳目标驱动下，环保监测需求激增。涡街流量计通过温压补偿算法，精确测量蒸汽、压缩空气等能源介质，为能效分析提供基础数据。新型自清洁传感器设计，利用流体动能自动清除附着物，维护周期延长至24个月。对于多相流测量场景，研发电容耦合式传感器，实现气液两相流精准计量。
         DN50涡街流量计作为成熟可靠的流量测量解决方案，其技术演进始终围绕提升测量精度、扩展应用边界、降低全生命周期成本展开。通过科学选型、规范安装与专业维护，该类型仪表可在复杂工业场景中持续发挥关键作用，为流程工业数字化转型提供基础数据支撑。未来随着材料科学与信息技术融合深化，其应用场景与功能边界将持续拓展，在智慧工厂建设中扮演更重要角色。
