在工业及民用流体计量领域，DN100水流量计量器作为中等口径测量的核心设备，其技术选型直接影响计量精度与系统稳定性。超声波流量计凭借非接触式测量、宽量程比及低压损特性，成为该规格下的主流解决方案。本文将从技术原理、性能优势、选型要点、应用场景及维护策略五个维度，系统解析DN100水流量计量器中超声波流量计的技术价值与应用逻辑。
一、技术原理：超声波传播特性的工程化应用
超声波流量计基于超声波在流体中传播速度与流体流速的关联性实现测量。其核心部件为安装于管道外部的换能器，通过发射与接收超声波信号，计算流体流速。主流技术路线包括时差法与多普勒法：时差法通过测量顺逆流超声波传播时间差计算流速，适用于清洁流体；多普勒法则通过检测流体中颗粒反射信号的频移实现测量，适用于含颗粒或气泡的流体。

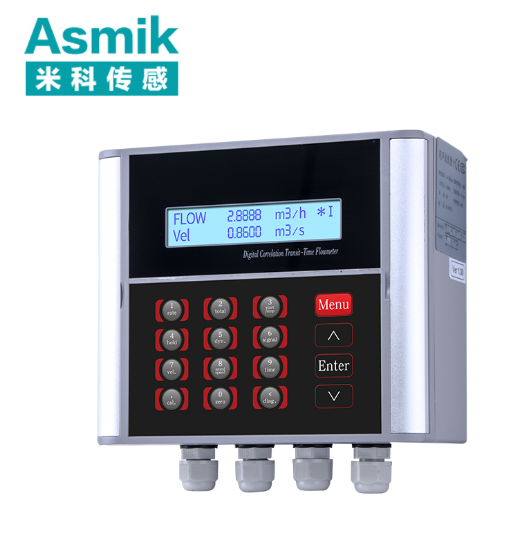

DN100规格的超声波流量计针对中等口径管道进行了专项优化。其换能器采用夹装式设计，无需破管安装，维护便捷。信号处理单元内置温度补偿算法，可自动修正流体温度变化对声速的影响，确保测量精度。
二、性能优势：中等口径测量的技术突破
-
高精度与宽量程比
DN100超声波流量计的典型精度等级可达±1.0%，量程比通常为10:1至40:1，能够覆盖0.3m³/h至150m³/h的流量范围。这一特性使其既适用于低流速的精密计量，也可应对瞬时流量突增的工况，满足工业过程控制与贸易结算的双重需求。 -
低压力损失与节能特性
设备流道无阻流件设计，压力损失趋近于零，显著降低流体输送系统的能耗。对于需要长期运行的中等口径管道系统，这一特性可带来可观的节能效益。 -
介质兼容性与耐腐蚀性
超声波流量计可测量导电或非导电流体，如水、污水、油类及化学溶液。通过选择不同材质的管道衬里，可适应不同介质特性。例如，聚四氟乙烯（PTFE）衬里适用于强腐蚀性介质，而橡胶衬里则具备优异的耐磨性能。 -
智能化与集成能力
现代DN100超声波流量计支持4-20mA模拟输出、脉冲输出及RS485数字通信接口，可无缝接入PLC、DCS或物联网平台。部分型号内置数据记录功能，可存储长达3个月的流量数据，便于工艺追溯与能效分析。
三、选型要点：适配复杂工况的关键
-
介质特性匹配
需根据流体纯净度、电导率、含固量选择技术路线。清洁流体优先选择时差法，含颗粒流体则需选择多普勒法。对于电导率低于20μS/cm的介质，需确认设备是否支持非导电流体测量。 -
工况条件考量
温度与压力是选型的核心参数。高温介质需选择高温型产品，工作温度可达200℃；高压环境则需选用耐压等级≥4.0MPa的型号。此外，对于振动敏感场合，需配置减震支架或选择抗振型传感器。 -
安装环境要求
流量计上下游需保留足够直管段，通常上游为10DN，下游为5DN，以确保流体稳定。安装方向应与管道轴线一致，避免倾斜导致的测量偏差。对于夹装式换能器，需确保管道外壁光滑，无锈蚀或涂层。
四、应用场景：中等口径流量的核心支撑
-
市政供水与节水管理
在自来水公司、工业园区供水系统中，DN100超声波流量计用于监测管网流量。其高精度与低压损特性，可确保水务管理的精细化与能效。 -
工业过程控制
在化工、制药等行业中，设备用于精确计量反应釜进料、冷却水循环等流程。其耐腐蚀设计与宽量程比，可满足复杂工艺需求。 -
能源管理与成本核算
在区域供热、中央空调等系统中，流量计数据通过RS485网络汇聚至能源管理系统，为能耗分析与成本分摊提供数据支撑。其高精度测量可减少计量纠纷，提升管理效率。 -
农业灌溉与水资源管理
在农田灌溉、喷灌系统中，设备用于监测灌溉水量。其智能化功能可实现定时定量灌溉，提升水资源利用率。
五、维护与校准策略
-
日常巡检要点
定期检查换能器连接状态，观察显示窗是否存在故障代码；通过脉冲计数功能验证零点稳定性；清理管道外壁附着物，避免信号衰减。建议每季度进行一次全面检查，每年进行一次内部清洗。 -
校准周期建议
贸易结算用途的流量计需每年送检，内部计量管理设备可延长至2年。校准介质应与实际使用介质一致，温度、压力参数需覆盖工作范围。对于高温高压设备，需在相同工况下进行校准。 -
故障诊断方法
无显示信号时，优先检查电源与信号线连接；流量波动异常时，需排查管道振动与介质含气量；测量值持续偏低时，可能为换能器污染或流道堵塞。
六、技术发展趋势展望
随着材料科学与传感器技术的进步，DN100超声波流量计正朝向更高精度、更低功耗方向发展。微型化设计使其可集成于智能管道系统，实现更紧凑的工艺布局。同时，结合边缘计算芯片，设备可自主完成流量预测与异常预警，推动工业过程控制向智能化模式转型。在碳中和目标背景下，低功耗设计与太阳能供电系统的融合，将进一步拓展其在偏远地区的应用潜力。
DN100水流量计量器作为中等口径流体计量的核心设备，其技术演进始终围绕精度、可靠性与智能化展开。通过科学选型与规范使用，可充分发挥其在市政供水、工业生产、农业灌溉等领域的关键作用，为现代水资源管理提供高效解决方案。
