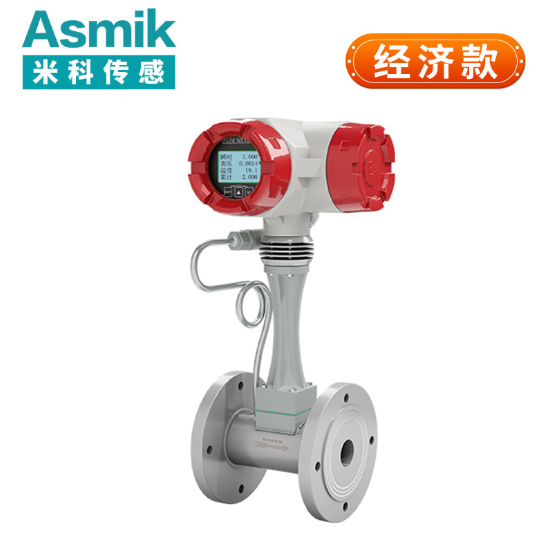

真空流量计DN125

一、技术原理：卡门涡街与真空测量的融合

涡街流量计基于卡门涡街原理设计，其核心部件为安装于管道内的非流线型漩涡发生体。当流体通过时，发生体两侧交替产生有规则的漩涡列，漩涡频率与流体流速成正比。通过压电传感器或电容式传感器检测漩涡频率，即可计算出流体流量。
在真空环境下，流体物理性质发生显著变化，如气体密度降低、粘度变化，这对传统流量计的测量精度提出挑战。DN125涡街流量计通过优化发生体形状与传感器灵敏度，成功克服真空工况下的测量难题。其发生体采用流线型设计，减少压力损失；传感器采用高温压电晶体，提升低密度流体的信号响应能力。此外，设备内置温度补偿算法，可自动修正真空环境下气体热物性参数变化对测量的影响。

二、性能特性：真空工况下的技术优势

1. 宽量程与高精度
   DN125涡街流量计在真空环境下的量程比可达15:1至20:1，覆盖0.5m³/h至30m³/h的流量范围。通过数字信号处理技术，其测量精度可达±1.0%，满足科研级计量需求。

2. 低压力损失
   设备流道经过流体动力学优化，压力损失低于0.1MPa，显著降低真空系统的能耗。这对于需要维持高真空度的场景，如半导体制造、真空镀膜等工艺，具有重要意义。

3. 介质兼容性
   DN125涡街流量计可测量气体、蒸汽及低粘度液体。在真空环境下，其适用于氩气、氮气等惰性气体，以及有机溶剂蒸气等介质。通过更换发生体材质，可进一步扩展至腐蚀性气体测量。

4. 智能化功能
   现代DN125涡街流量计支持4-20mA模拟输出、脉冲输出及RS485数字通信接口，可接入PLC、DCS或物联网平台。部分型号内置数据记录功能，可存储长达3个月的流量数据，便于工艺追溯与能效分析。

三、选型要点：真空工况的适配策略

1. 真空度与介质特性匹配
   需根据真空度选择设备。粗真空（10³Pa至10⁵Pa）场景可选择标准型号；高真空（10⁻¹Pa至10³Pa）环境则需选用专用密封结构与低漏率传感器。对于易冷凝介质，需配置伴热装置，防止蒸汽在真空环境下凝结。

2. 材料选择与防腐设计
   接触介质部件需选用耐腐蚀材料。例如，316L不锈钢为标准配置，而哈氏合金或钛合金则适用于强腐蚀性介质。传感器密封件需采用氟橡胶或全氟醚材质，确保真空密封性。

3. 安装环境要求
   流量计上下游需保留足够直管段，通常上游为15DN，下游为10DN，以确保流体稳定。安装方向应与管道轴线一致，避免倾斜导致的测量偏差。对于振动敏感场合，需配置减震支架或选择抗振型传感器。

四、应用场景：真空技术的关键支撑

1. 半导体制造
   在晶圆刻蚀、薄膜沉积等工艺中，DN125涡街流量计用于精确控制反应气体流量。其高精度与快速响应特性，可确保工艺过程的稳定性，提升产品良率。

2. 真空镀膜
   在光学镀膜、装饰镀膜等场景中，设备用于监测真空室内气体流量，确保镀层均匀性。其低压力损失特性，有助于维持真空系统的节能运行。

3. 科研实验
   在材料科学、真空物理等研究中，DN125涡街流量计提供高精度的流量基准。其脉冲输出功能便于与数据采集系统同步，满足科研级测量需求。

4. 航天模拟试验
   在真空舱气体循环系统中，设备用于模拟太空环境的气体流动控制。其宽量程与高可靠性，可确保试验数据的准确性。

五、维护与校准策略

1. 日常巡检要点
   定期检查表体密封性，观察显示窗是否存在渗漏；通过脉冲计数功能验证零点稳定性；清理传感器表面附着物，避免信号衰减。

2. 校准周期建议
   科研用途的流量计需每年送检，工业用途设备可延长至2年。校准介质应与实际使用介质一致，温度、压力参数需覆盖工作范围。

3. 故障诊断方法
   无显示信号时，优先检查电源与信号线连接；流量波动异常时，需排查管道振动与介质含气量；测量值持续偏低时，可能为传感器污染或流道堵塞。

六、技术发展趋势展望

随着材料科学与传感器技术的进步，DN125涡街流量计正朝向更高精度、更低功耗方向发展。微型化设计使其可集成于真空系统内部，实现更紧凑的工艺布局。同时，结合边缘计算芯片，设备可自主完成流量预测与异常预警，推动真空工艺向智能化模式转型。在深空探测、量子计算等前沿领域，DN125涡街流量计的技术升级将为极端真空环境下的流量测量提供关键支撑。
DN125涡街流量计作为真空流量测量的核心设备，其技术演进始终围绕精度、可靠性与智能化展开。通过科学选型与规范使用，可充分发挥其在半导体制造、科研实验、真空镀膜等领域的关键作用，为现代真空技术提供高效解决方案。
