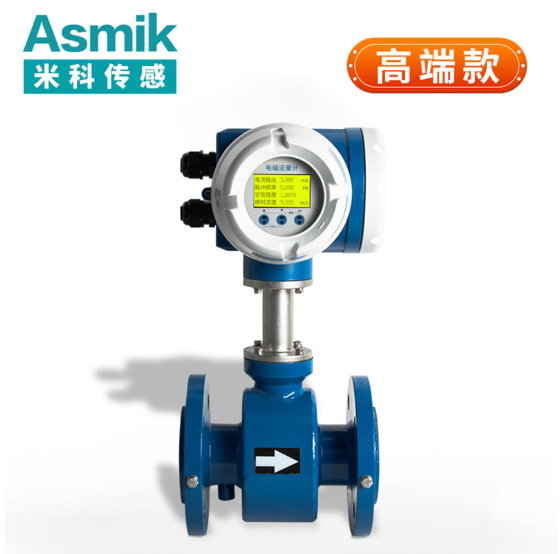

DN800电磁流量计

一、技术原理与核心优势

DN800电磁流量计由传感器和转换器组成，传感器包含测量管、电极、励磁线圈及衬里材料。其工作原理为：当导电液体流经磁场时，切割磁力线产生感应电动势，电动势大小与流体流速成正比。通过测量该电动势，即可精确计算流体流量。其核心优势包括：

1. 高精度测量能力
   采用非接触式测量技术，精度可达±0.5%，满足贸易结算、能源审计等高精度需求。例如，在市政供水系统中，0.5级精度可确保日计量误差控制在500吨以内。

2. 宽量程比适应性
   量程比可达1:30，覆盖流速范围0.3-6m/s，适应流量波动较大的工况。例如，在化工生产中，可同时满足低流量配料与高流量循环的需求。

3. 耐腐蚀与耐磨设计
   衬里材料可选聚四氟乙烯（PTFE）、聚氨酯、陶瓷等，适应不同介质需求。例如，PTFE衬里可耐受浓度98%的硫酸，而陶瓷衬里则适用于矿浆、煤浆等高磨损性介质。

4. 低维护成本
   无机械转动部件，故障率低，维护周期长达2-3年。DN800管道每年可减少维护成本约20%-30%。

二、行业应用场景分析

1. 市政供水与排水
   在DN800管径的输水干线中，电磁流量计用于监测区域用水量、管网漏损及泵站效率。例如，某市通过部署DN800电磁流量计，结合分区计量系统，实现漏损率下降18%，年节约水资源超150万吨。

2. 石油化工生产
   测量原油、成品油、化工原料等介质流量。例如，在炼油厂中，精确计量氢气、氮气混合比例，确保反应效率。防爆型设计满足Class I, Div 1危险区域需求。

3. 环保工程监测
   在污水处理厂进水口与出水口部署，实时监测COD、氨氮等污染物浓度与流量的关联性，为工艺调整提供数据支撑。例如，某厂通过流量与水质数据联动分析，优化药剂投加量，年运营成本降低20%。

4. 能源行业计量
   用于火力发电厂冷却水循环系统、核电站海水淡化流程的流量监测。双向测量功能支持正反向能量流统计，优化能源调配效率。

三、选型关键要素

1. 介质特性匹配
   • 电导率要求：被测液体电导率需≥5μS/cm，低电导率介质（如纯水）需选用电容式或超声波流量计；
   • 温度范围：根据工况选择合适衬里材料，高温介质（>100℃）需采用特殊封装技术；
   • 流体类型：气体介质需考虑压缩因子修正，蒸汽需选择专用温压补偿型号。
2. 安装环境要求
   • 空间限制：DN800设备需保证前后直管段长度（前15D后5D），避免弯头、阀门等干扰；
   • 防护等级：户外安装需选择IP65防护，潮湿区域建议采用IP67防护；
   • 防爆认证：易燃易爆场所需通过ATEX或IECEx认证。
3. 功能配置选择
   • 通讯接口：优先选择支持Modbus RTU、Profibus等工业协议的设备，实现与SCADA系统无缝对接；
   • 自诊断功能：具备空管检测、信号质量监测等智能诊断，降低维护成本；
   • 数据存储：内置EEPROM可存储百万条记录，满足历史数据追溯需求。

四、安装与调试规范

1. 管道处理要求
   • 清洁度：安装前需清除管道内焊渣、锈蚀等杂质，避免划伤传感器；
   • 接地设计：设备需可靠接地，避免电磁干扰影响测量精度；
   • 流向标识：确保流体流向与设备箭头方向一致，避免测量误差。
2. 传感器安装角度
   • 水平安装：适用于大多数工况，减少气泡对测量的影响；
   • 垂直安装：适用于含颗粒介质，避免沉积物附着传感器。
3. 参数设置与校验
   • 管道参数：输入管道材质、壁厚、外径等参数；
   • 介质参数：设置流体声速、粘度、密度等物理特性；
   • 零点校验：在满管无流状态下验证零点稳定性，确保测量基准准确。

五、维护与校准策略

1. 定期巡检

   • 外观检查：确认传感器无松动、接线无腐蚀；
   • 信号质量监测：通过设备内置诊断功能评估信噪比（SNR），SNR>15dB为正常；
   • 温度校验：使用高精度温度计对比进出口温度传感器读数，误差应<0.5℃。

2. 在线校准技术
   采用便携式流量标准装置或超声波流量计比对法，无需停运即可完成校准。部分型号支持远程在线校准，通过注入已知信号模拟流量变化，提升校准效率。

3. 故障应急处理

   • 流量波动：检查管道是否满管，或介质中是否含气；
   • 无显示：确认电源模块是否正常，检查保险丝熔断情况；
   • 数据异常：重启设备并观察历史曲线，判断是否为偶发干扰。

六、未来发展趋势

1. 智能化升级
   集成边缘计算芯片，实现流量数据的实时分析与异常预警。例如，通过机器学习算法预测管网泄漏，提前24小时发出预警。

2. 数字化集成
   与物联网平台深度融合，支持数字孪生技术应用。在智慧工厂项目中，通过三维建模模拟管网运行状态，优化能源调配策略。

3. 新材料应用
   碳化硅陶瓷传感器、石墨烯涂层等新型材料将提升设备耐温（>300℃）、耐压（>20MPa）性能，拓展在超临界流体测量领域的应用。

4. 绿色节能设计
   采用低功耗电路与太阳能供电系统，降低设备全生命周期碳排放。部分型号已实现待机功耗<1W，满足偏远地区部署需求。

七、结语

DN800电磁流量计作为工业流量测量的核心设备，其技术演进与行业应用深度融合，正推动流程工业向智能化、绿色化方向转型。用户在选型时，需综合考量介质特性、安装环境及功能需求，选择技术成熟、服务完善的解决方案。随着新材料、新技术的不断突破，电磁流量计将在节能减排、碳中和等领域发挥更大价值，助力工业可持续发展。
