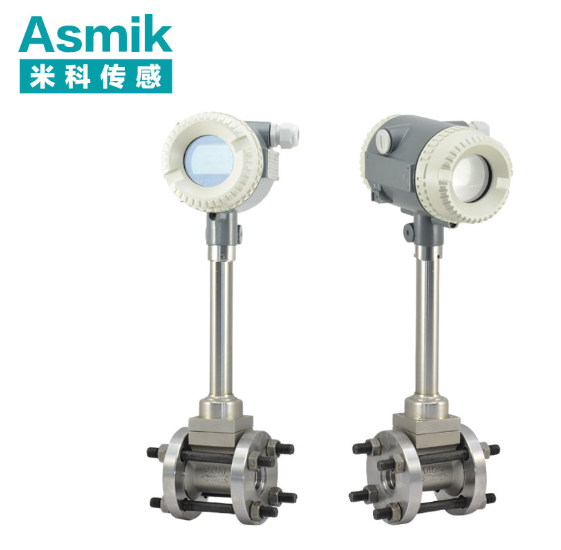

涡街流量计DN125法兰技术解析与行业应用指南

  • 字号 + -

在工业流量测量领域，涡街流量计DN125法兰凭借其大口径设计与高精度测量能力，成为化工、能源、市政供水等场景的核心设备。其法兰连接方式兼具安装便捷性与密封可靠性，能够适应复杂工况需求。本文将从技术原理、行业应用、选型要点、安装规范、维护校准及未来趋势等维度，系统解析DN125涡街流量计的技术价值与应用前景，为用户提供专业参考。

一、技术原理与核心优势

涡街流量计基于卡门涡街原理工作，通过检测流体中漩涡的脱落频率实现流量计量。DN125型号的技术优势主要体现在：

  1. 高精度测量能力
    采用压电晶体或电容式传感器，流量测量精度可达±1%，满足工业计量、能源审计等高精度需求。例如，在日处理量5万吨的化工反应釜进料监控中，0.5级精度可确保原料配比误差控制在0.25%以内。

  2. 宽量程比适应性
    量程比普遍达到20:1，可覆盖从涓流到满管的流量范围。DN125型号在测量蒸汽时，流量范围可达5-100m³/h，适应不同工况需求。

  3. 耐腐蚀与耐高温设计
    旋涡发生体及传感器材质可选304/316L不锈钢、哈氏合金等，适应不同介质需求。高温型产品可耐受350℃以上介质，满足热力管网、化工反应等场景需求。

  4. 低压力损失特性
    流线型旋涡发生体设计，压力损失仅为孔板流量计的1/5至1/10。以日处理量10万吨的自来水厂为例，年节能成本可超十万元。

二、行业应用场景分析

  1. 化工生产流程
    在DN125管径的化工管道中，涡街流量计用于监测反应釜进料、循环液流量及催化剂投加量。例如，在聚氯乙烯（PVC）生产中，精确计量氯乙烯单体流量，确保聚合反应稳定性。防爆型设计满足Class I, Div 1危险区域需求。

  2. 能源行业计量
    用于天然气、蒸汽、压缩空气等能源介质计量。双向测量功能支持正反向能量流统计，优化能源调配效率。例如，在区域供热管网中，DN125流量计可同时监测供热与回水流量，为能耗分析提供数据支撑。

  3. 市政供水与排水
    监测自来水厂出水流量及管网漏损。通过4G/NB-IoT技术实现远程数据传输，配合智能分析平台，可精准定位漏损点，降低水资源浪费。

  4. 环保工程监测
    在污水处理厂进水口与出水口部署，实时监测COD、氨氮等污染物浓度与流量的关联性，为工艺调整提供数据支撑。

三、选型关键要素

  1. 介质特性匹配
    • 温度范围：根据工况选择合适传感器，高温介质（>200℃）需采用特殊封装技术；
    • 压力等级：确认设备耐压能力与管道系统匹配；
    • 流体类型：气体介质需考虑压缩因子修正，蒸汽需选择专用温压补偿型号。
  2. 安装环境要求
    • 空间限制：DN125设备需保证前后直管段长度（前15D后5D），避免弯头、阀门等干扰；
    • 防护等级：户外安装需选择IP65防护，潮湿区域建议采用IP67防护；
    • 防爆认证：易燃易爆场所需通过ATEX或IECEx认证。
  3. 功能配置选择
    • 通讯接口：优先选择支持Modbus RTU、Profibus等工业协议的设备，实现与PLC系统无缝对接；
    • 自诊断功能：具备传感器故障预警、信号质量监测等智能诊断，降低维护成本；
    • 数据存储：内置EEPROM可存储百万条记录，满足历史数据追溯需求。

四、安装与调试规范

  1. 管道处理要求
    • 清洁度：安装前需清除管道内焊渣、锈蚀等杂质，避免划伤传感器；
    • 接地设计：设备需可靠接地，避免电磁干扰影响测量精度；
    • 流向标识：确保流体流向与设备箭头方向一致，避免测量误差。
  2. 传感器安装角度
    • 水平安装：适用于大多数工况，减少气泡对测量的影响；
    • 垂直安装：适用于含颗粒介质，避免沉积物附着传感器。
  3. 参数设置与校验
    • 管道参数：输入管道材质、壁厚、内径等参数；
    • 介质参数：设置流体密度、粘度、压缩因子等物理特性；
    • 零点校验：在满管无流状态下验证零点稳定性，确保测量基准准确。

五、维护与校准策略

  1. 定期巡检

    • 外观检查：确认传感器无松动、接线无腐蚀；
    • 信号质量监测：通过设备内置诊断功能评估信噪比（SNR），SNR>20dB为正常；
    • 温度校验：使用高精度温度计对比进出口温度传感器读数，误差应<1℃。

  2. 在线校准技术
    采用便携式流量标准装置或超声波流量计比对法，无需停运即可完成校准。部分型号支持远程在线校准，通过注入已知信号模拟流量变化，提升校准效率。

  3. 故障应急处理

    • 流量波动：检查管道是否满管，或介质中是否含气；
    • 无显示：确认电源模块是否正常，检查保险丝熔断情况；
    • 数据异常：重启设备并观察历史曲线，判断是否为偶发干扰。

六、未来发展趋势

  1. 智能化升级
    集成边缘计算芯片，实现流量数据的实时分析与异常预警。例如，通过机器学习算法预测管网泄漏，提前24小时发出预警。

  2. 数字化集成
    与物联网平台深度融合，支持数字孪生技术应用。在智慧工厂项目中，通过三维建模模拟管网运行状态，优化能源调配策略。

  3. 新材料应用
    碳化硅陶瓷传感器、石墨烯涂层等新型材料将提升设备耐温（>500℃）、耐压（>40MPa）性能，拓展在超临界流体测量领域的应用。

  4. 绿色节能设计
    采用低功耗电路与太阳能供电系统，降低设备全生命周期碳排放。部分型号已实现待机功耗<2W，满足偏远地区部署需求。

七、结语

涡街流量计DN125法兰作为工业流量测量的核心设备，其技术演进与行业应用深度融合，正推动流程工业向智能化、绿色化方向转型。用户在选型时，需综合考量介质特性、安装环境及功能需求，选择技术成熟、服务完善的解决方案。随着新材料、新技术的不断突破，涡街流量计将在节能减排、碳中和等领域发挥更大价值，助力工业可持续发展。
