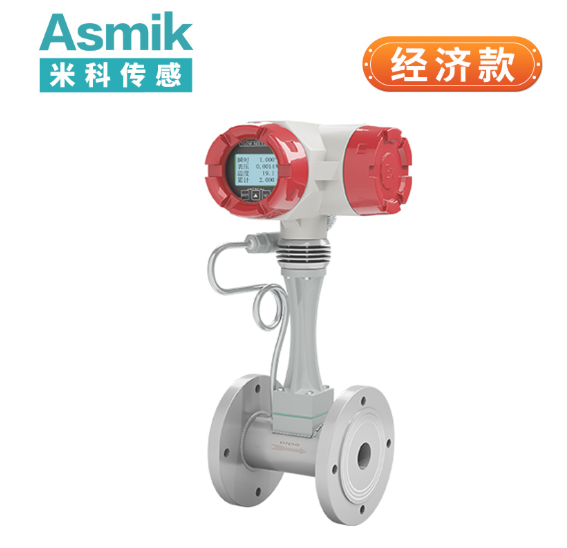

304不锈钢涡街流量计LUGB-DN50

  • 字号 + -

在工业流量测量领域，304不锈钢涡街流量计LUGB-DN50凭借其优异的耐腐蚀性能与高精度测量能力，成为化工、制药、食品加工等行业的核心设备。其材质特性与结构设计直接关系到测量精度与设备寿命。本文将从技术原理、行业应用、选型要点、安装规范、维护校准及未来趋势等维度，系统解析LUGB-DN50型涡街流量计的核心价值，为用户提供专业参考。

一、技术原理与核心优势

涡街流量计基于卡门涡街原理工作，通过检测流体中漩涡的脱落频率实现流量计量。LUGB-DN50型号的技术优势主要体现在：

  1. 高精度测量能力
    采用压电晶体或电容式传感器，流量测量精度可达±1%，满足工业计量、能源审计等高精度需求。部分型号通过数字信号处理技术，进一步降低噪声干扰，提升低流速测量稳定性。

  2. 宽量程比适应性
    量程比普遍达到20:1，可覆盖从涓流到满管的流量范围。例如，DN50型号在测量蒸汽时，流量范围可达0.5-10m³/h，适应不同工况需求。

  3. 耐腐蚀与耐高温设计
    304不锈钢材质可抵御一般酸碱腐蚀，适用于多数工业介质。部分型号通过表面钝化处理，进一步提升耐蚀性能。高温型产品可耐受300℃以上介质，满足热力管网、化工反应等场景需求。

  4. 低压力损失特性
    流线型旋涡发生体设计，压力损失仅为孔板流量计的1/5至1/10。以日处理量100吨的化工反应釜为例，年节能成本可超万元。

二、行业应用场景分析

  1. 化工生产流程
    在DN50管径的化工管道中，涡街流量计用于监测反应釜进料、循环液流量及催化剂投加量。例如，在聚丙烯生产中，精确计量丙烯单体流量，确保聚合反应稳定性。防爆型设计满足Class I, Div 1危险区域需求。

  2. 制药行业洁净流体测量
    测量注射用水、药液等导电液体流量。304不锈钢材质符合GMP认证要求，CIP在线清洗功能减少生产停机时间，提升设备利用率。

  3. 食品加工与包装
    在啤酒酿造、乳制品生产中，监控发酵液、清洗液流量。双向测量功能支持正反向流量统计，优化CIP清洗效率。

  4. 市政供热与区域能源
    用于热力站、换热站等场景的蒸汽流量计量，支持双向能量流监测，为能源审计与碳排放核算提供数据支撑。

三、选型关键要素

  1. 介质特性匹配
    • 温度范围：根据工况选择合适传感器，高温介质（>200℃）需采用特殊封装技术；
    • 压力等级：确认设备耐压能力与管道系统匹配；
    • 流体类型：气体介质需考虑压缩因子修正，蒸汽需选择专用温压补偿型号。
  2. 安装环境要求
    • 空间限制：DN50设备需保证前后直管段长度（前15D后5D），避免弯头、阀门等干扰；
    • 防护等级：户外安装需选择IP65防护，潮湿区域建议采用IP67防护；
    • 防爆认证：易燃易爆场所需通过ATEX或IECEx认证。
  3. 功能配置选择
    • 通讯接口：优先选择支持Modbus RTU、Profibus等工业协议的设备，实现与PLC系统无缝对接；
    • 自诊断功能：具备传感器故障预警、信号质量监测等智能诊断，降低维护成本；
    • 数据存储：内置EEPROM可存储百万条记录，满足历史数据追溯需求。

四、安装与调试规范

  1. 管道处理要求
    • 清洁度：安装前需清除管道内焊渣、锈蚀等杂质，避免划伤传感器；
    • 接地设计：设备需可靠接地，避免电磁干扰影响测量精度；
    • 流向标识：确保流体流向与设备箭头方向一致，避免测量误差。
  2. 传感器安装角度
    • 水平安装：适用于大多数工况，减少气泡对测量的影响；
    • 垂直安装：适用于含颗粒介质，避免沉积物附着传感器。
  3. 参数设置与校验
    • 管道参数：输入管道材质、壁厚、内径等参数；
    • 介质参数：设置流体密度、粘度、压缩因子等物理特性；
    • 零点校验：在满管无流状态下验证零点稳定性，确保测量基准准确。

五、维护与校准策略

  1. 定期巡检

    • 外观检查：确认传感器无松动、接线无腐蚀；
    • 信号质量监测：通过设备内置诊断功能评估信噪比（SNR），SNR>20dB为正常；
    • 温度校验：使用高精度温度计对比进出口温度传感器读数，误差应<1℃。

  2. 在线校准技术
    采用便携式流量标准装置或超声波流量计比对法，无需停运即可完成校准。部分型号支持远程在线校准，通过注入已知信号模拟流量变化，提升校准效率。

  3. 故障应急处理

    • 流量波动：检查管道是否满管，或介质中是否含气；
    • 无显示：确认电源模块是否正常，检查保险丝熔断情况；
    • 数据异常：重启设备并观察历史曲线，判断是否为偶发干扰。

六、未来发展趋势

  1. 智能化升级
    集成边缘计算芯片，实现流量数据的实时分析与异常预警。例如，通过机器学习算法预测管网泄漏，提前24小时发出预警。

  2. 数字化集成
    与物联网平台深度融合，支持数字孪生技术应用。在智慧工厂项目中，通过三维建模模拟管网运行状态，优化能源调配策略。

  3. 新材料应用
    碳化硅陶瓷传感器、石墨烯涂层等新型材料将提升设备耐温（>500℃）、耐压（>40MPa）性能，拓展在超临界流体测量领域的应用。

  4. 绿色节能设计
    采用低功耗电路与太阳能供电系统，降低设备全生命周期碳排放。部分型号已实现待机功耗<2W，满足偏远地区部署需求。

七、结语

304不锈钢涡街流量计LUGB-DN50作为工业流量测量的核心设备，其技术演进与行业应用深度融合，正推动流程工业向智能化、绿色化方向转型。用户在选型时，需综合考量介质特性、安装环境及功能需求，选择技术成熟、服务完善的解决方案。随着新材料、新技术的不断突破，涡街流量计将在节能减排、碳中和等领域发挥更大价值，助力工业可持续发展。
