DN100管道最大蒸汽流量每小时：涡街流量计的技术应用与测量实践

一、DN100管道蒸汽流量计算与涡街流量计的适配性

1. 最大蒸汽流量的理论计算
   根据流体力学原理，DN100管道（内径约100mm）的蒸汽流量可通过公式 Q=v⋅A 计算，其中 v 为流速，A 为管道截面积。

• 流速范围：蒸汽主管道推荐流速为30-40m/s，支管为20-30m/s。
• 最大流量实例：在0.6MPa压力下，DN100管道的蒸汽流量可达3285kg/h（约3.285吨/小时），是DN50管道的4倍。
• 压力影响：蒸汽流量与管道半径的平方成正比，且随压力升高而增大。例如，DN100管道在0.5MPa时流量为2836kg/h，0.6MPa时增至3285kg/h。

2. 涡街流量计的适配性分析

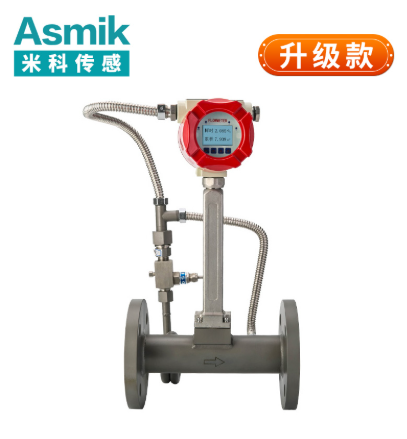

   涡街流量计通过检测流体绕过漩涡发生体时产生的卡门涡街频率来计算流量，其测量范围可覆盖DN100管道的最大蒸汽流量。

• 量程比优势：量程比达20:1，可同时满足低负荷（如设备启停）与高负荷（如峰值运行）工况。
• 耐高温设计：采用316L不锈钢或哈氏合金材质，可耐受-20℃至250℃的蒸汽温度。
• 抗振动能力：内置数字滤波算法，有效抑制管道振动对测量的干扰。

二、涡街流量计的技术原理与核心优势

1. 工作原理：卡门涡街效应
   当蒸汽以一定流速绕过非流线型漩涡发生体时，会在其下游两侧交替产生规则排列的漩涡列，漩涡频率 f 与流速 v 成正比，即 f=St⋅v/d，其中 St 为斯特劳哈尔数（约0.2），d 为发生体宽度。通过检测 f 即可计算出流量。

2. 技术优势

• 高精度测量：精度可达±1.0%（液体）至±1.5%（蒸汽），满足贸易结算级要求。
• 宽量程覆盖：单台仪表可覆盖5m/s至50m/s的流速范围，减少选型复杂度。
• 低维护需求：无机械运动部件，维护周期长达3-5年，仅需定期校验传感器灵敏度。
• 智能化功能：集成HART、Modbus或PROFIBUS通信协议，支持远程监控与自诊断。

三、应用挑战与解决方案

1. 蒸汽密度波动补偿
   蒸汽密度随压力、温度变化显著，直接影响质量流量计算。例如，0.7MPa、300℃过热蒸汽密度为3.08kg/m³，而饱和蒸汽密度为4.16kg/m³。

• 解决方案：涡街流量计可集成温压补偿模块，通过实时测量蒸汽温度、压力，结合内置算法自动修正密度值，确保质量流量计算精度。

2. 湿蒸汽与两相流测量
   当蒸汽含水率过高时，会形成湿蒸汽或汽水混合流，导致测量误差。

• 解决方案：
  • 选型时预留足够量程余量，避免低流量段测量。
  • 安装汽水分离装置，减少介质不稳定性。
  • 采用多参数变送器，结合差压、温度信号综合判断流型。

3. 管道振动与噪声抑制
   蒸汽管道因阀门启闭、泵运行等易产生振动，影响涡街信号稳定性。

• 解决方案：
  • 安装抗震支架，减少管道机械振动传递。
  • 选用低噪声漩涡发生体设计，优化信号处理算法。
  • 避免将流量计安装在阀门、弯头等扰动源附近。

四、选型与安装实践指南

1. 选型核心参数

• 介质特性：根据蒸汽压力（如0.6MPa）、温度（如180℃）选择材质（如316L不锈钢）与密封等级。
• 流量范围：结合最大流量（如3285kg/h）与最小流量（如10%最大流量）确定量程比，避免超量程或低流量测量。
• 通信协议：选择支持现有控制系统协议的型号，如Modbus RTU或PROFIBUS-DP。

2. 安装规范与注意事项

• 直管段要求：上游≥15D，下游≥5D，确保流体稳定。
• 接地与防护：独立接地电阻≤10Ω，非金属管道需加装接地环。
• 环境适应性：考虑防爆（如ExdIIBT4）、防护等级（如IP67），适应现场环境。

五、案例分析：涡街流量计在化工蒸汽计量中的应用

某化工企业DN100蒸汽管道需测量0.6MPa、300℃过热蒸汽流量，最大流量为3285kg/h。

• 选型方案：选用分体式涡街流量计，传感器材质为316L不锈钢，配套温压补偿模块。
• 安装实施：
  • 在蒸汽管道上游15D、下游5D处安装抗震支架。
  • 传感器垂直安装，避免蒸汽冷凝水积聚。
  • 通过Modbus协议将数据上传至DCS系统。
• 应用效果：
  • 测量精度从±2.5%提升至±1.0%。
  • 减少因流量误测导致的蒸汽浪费，年节约成本超50万元。

结语

涡街流量计以其精准、可靠、适应性强的特性，成为DN100管道最大蒸汽流量测量的核心设备。从理论计算到工程实践，其技术演进始终与工业需求同频共振。随着新材料、物联网与人工智能技术的融合，涡街流量计必将持续拓展应用边界，为工业蒸汽系统的能效管理与数字化转型提供更高效的解决方案。
