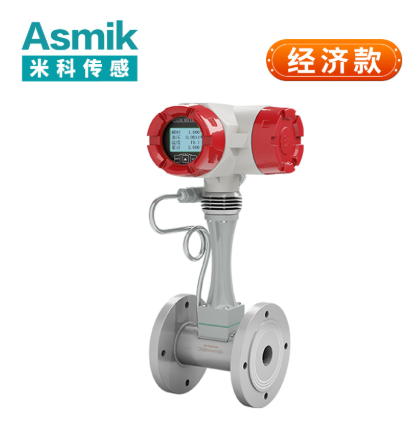

DN400管道式涡街流量计

  • 字号 + -

在工业流量测量领域，大口径管道的流体计量始终是技术难点。传统机械式流量计因压损大、维护频繁，难以满足现代工业对高效、精准测量的需求。DN400管道式涡街流量计凭借其独特的测量原理、宽量程比及强适应性，成为石油化工、市政供水、能源管理等领域的核心设备。本文将以DN400管道式涡街流量计为核心，系统解析其技术原理、性能优势、应用场景及发展趋势，揭示其作为大口径流量测量“技术标杆”的深层价值。

一、技术原理与结构创新：卡门涡街效应的工程实践

涡街流量计的核心工作原理基于卡门涡街效应。当流体绕过非流线型漩涡发生体时，会在其下游两侧产生交替排列的漩涡列，漩涡的频率与流体流速成正比。DN400管道式涡街流量计通过以下技术优化实现高精度测量：

  1. 漩涡发生体设计
    采用梯形或三角形截面的漩涡发生体，优化流体分离特性，提升漩涡生成稳定性。例如，某品牌DN400流量计通过CFD仿真优化发生体形状，将漩涡检测灵敏度提升30%。

  2. 传感器与信号处理
    内置压电晶体或电容式传感器，捕捉漩涡产生的交变压力信号。信号处理电路集成滤波器与放大器，可提取微弱漩涡频率信号，确保低流速下的测量精度。部分型号还配备自诊断功能，实时监测传感器状态。

  3. 结构适应性设计
    针对DN400大口径管道，流量计采用分体式结构，传感器与转换器分离安装，便于现场维护。其外壳采用IP67防护等级，适应恶劣工业环境。

二、性能优势：精准、可靠与适应性的完美结合

相较于传统流量计，DN400管道式涡街流量计在多个维度展现出显著优势：

  1. 测量精度与量程比
    DN400型号通常可达±1.0%的测量精度，量程比高达20:1，覆盖0.5m/s至15m/s的流速范围。例如，在石油化工行业中，其可同时满足蒸汽输送的大流量监测与工艺气体的小流量计量，为工艺控制提供精确数据支持。

  2. 介质兼容性与温度压力范围
    支持气体、液体及蒸汽的流量测量，覆盖-20℃至350℃的温度范围及0.1MPa至4.0MPa的压力等级。DN400流量计的传感器采用316L不锈钢或哈氏合金材质，适应腐蚀性介质环境。

  3. 安装与维护的便捷性
    DN400流量计支持水平或垂直安装，对直管段要求较低（前5D后2D即可）。其无机械运动部件的设计，使得维护周期延长至3-5年，仅需定期校验传感器灵敏度。部分型号集成自清洗功能，减少介质沉积对测量的影响。

  4. 智能化与通信能力
    现代DN400管道式涡街流量计集成HART、Modbus或PROFIBUS通信协议，支持远程监控与数据上传。部分高端型号配备触控屏，可本地设置量程、阻尼时间等参数，并通过内置算法自动补偿流体温度、压力变化对测量的影响。

三、应用场景与案例解析：从石油化工到市政管理

  1. 石油化工行业
    在蒸汽输送管道中，DN400管道式涡街流量计用于监测锅炉产汽量与用汽设备的消耗量，确保能源平衡。其耐高温设计与强抗振动特性，适应蒸汽管道的高温与振动环境。例如，某石化企业通过部署DN400流量计，将蒸汽计量误差从±2.5%降至±0.8%，年节约能源成本超百万元。

  2. 市政供水与污水处理
    在自来水厂，DN400流量计用于原水进水量、沉淀池出水流量等关键参数测量，保障供水安全。在污水处理厂，其耐磨损设计适用于含固体颗粒的污泥回流流量测量。例如，某市水务集团通过应用DN400流量计，将管网漏损率从20%降至10%，年节约水资源超百万立方米。

  3. 能源与电力领域
    在火力发电厂，DN400管道式涡街流量计用于冷却水系统的流量监测，保障设备安全运行。在热网计量中，其结合温度传感器实现热量计量，提升能源管理效率。例如，某热力公司通过部署DN400流量计，实现供热能耗的精准核算，年节约成本超百万元。

四、技术挑战与未来发展方向

尽管DN400管道式涡街流量计已具备成熟技术体系，但在极端工况下仍面临挑战。例如，低流速测量时信号微弱，需通过优化传感器灵敏度或采用多传感器融合技术提升测量稳定性；含杂质介质易引发传感器堵塞，需开发自清洗功能或在线维护技术。
未来，DN400管道式涡街流量计将向两大方向发展：一是材料科学突破，如陶瓷传感器与钛合金外壳的应用，将拓展其在高温高压领域的边界；二是数字化升级，通过物联网技术实现预测性维护与自校准功能，推动工业测量向智能化转型。例如，某厂商已推出集成AI算法的DN400流量计，可自动学习流体特性并优化测量参数，将人工校准周期从1年延长至3年。

五、选型与安装要点：确保测量精度的关键步骤

  1. 选型核心参数
  • 介质特性：根据介质类型、温度、压力选择传感器材质与防护等级。例如，测量蒸汽时需选用耐高温传感器与金属外壳。
  • 流量范围：结合工艺需求确定量程比，避免过度配置或选型不足。
  • 通信协议：选择支持现有控制系统协议的型号，便于系统集成。
  1. 安装规范与注意事项
  • 直管段要求：上游≥15D，下游≥5D，确保流体稳定。
  • 接地与防护：独立接地电阻≤10Ω，非金属管道需加装接地环。
  • 环境适应性：考虑防爆、防护等级，适应现场环境。

结语

DN400管道式涡街流量计作为大口径流量测量的技术标杆，以其精准、可靠、适应性强的特性，深度融入现代工业体系的血脉之中。从石油化工到市政供水，从能源管理到环保工程，其技术演进始终与工业需求同频共振。随着新材料、物联网与人工智能技术的融合，DN400管道式涡街流量计必将持续拓展应用边界，为工业4.0时代的流量测量提供更高效、更智能的解决方案。
