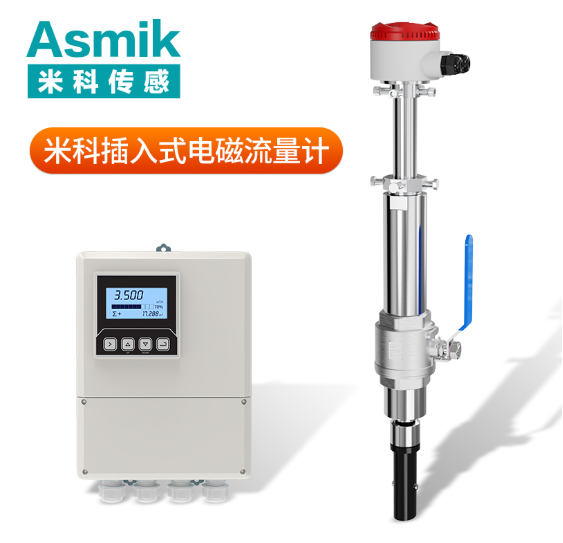

插入式流量计DN320：大口径管道流量测量的创新解决方案

一、技术原理：法拉第定律与单点测量技术的融合

插入式流量计DN320的核心原理基于法拉第电磁感应定律。当导电流体以一定速度切割磁场时，会在垂直于流体流动和磁场方向的平面上产生感应电动势。其技术实现包含以下关键环节：

1. 磁场生成与优化
   采用低频三值矩形波励磁技术，在传感器头部产生稳定交变磁场。这种励磁方式既能减少极化效应，又能通过零值励磁阶段实现零点自动补偿，确保低流速下的测量精度。

2. 单点流速采集与模型转换
   传感器头部内置的检测电极捕获管道中心轴线处的点流速。通过内置算法，结合雷诺数与流速分布模型，将点流速转换为管道截面平均流速。例如，对于DN320管道，传感器插入深度需精确控制在管道半径位置，以确保测量点位于流速分布的核心区域。

3. 信号处理与抗干扰设计
   采用双平衡信号差分发射与接收电路，有效抑制工频干扰与电磁噪声。对于含气泡或颗粒的流体，通过数字滤波技术消除异常信号波动，保障测量稳定性。

二、性能优势：精准、经济与适应性的平衡

相较于传统满管式流量计，插入式流量计DN320在多个维度展现出显著优势：

1. 安装便捷性与成本效益
   • 无需截断管道：通过焊接底座与球阀实现带压安装，安装时间缩短至传统方式的1/3。
   • 结构简化：无前置放大器与复杂转换器，制造成本降低40%以上。
   • 维护便利：支持热拔插式设计，可在不停产状态下更换传感器。
2. 测量精度与适应性
   • 宽量程比：量程比可达10:1，覆盖0.3m/s至15m/s的流速范围。
   • 介质兼容性：适用于电导率>5μS/cm的液体，通过材质升级可耐受强腐蚀性介质。
   • 环境适应性：工作温度范围-20℃至180℃，压力等级达4.0MPa，满足复杂工况需求。
3. 低压损与节能特性
   无阻流部件设计使压力损失降低90%以上，显著减少流体输送能耗。以DN320管道为例，年节能量可达数千千瓦时。

三、应用场景：从工业流程到市政管理的全覆盖

插入式流量计DN320的广泛应用性体现在以下领域：

1. 石油化工行业
   • 原油输送：监测长输管道流量，确保贸易交接的准确性。
   • 炼油装置：测量催化裂化装置的油浆循环量，其高温型传感器可耐受300℃介质。
2. 市政供水与污水处理
   • 管网监测：通过多点布置实现城市供水系统的漏损定位，某市水务集团应用后漏损率下降18%。
   • 污泥回流：耐腐蚀衬里设计适用于含固体颗粒的污泥流量测量。
3. 能源与电力领域
   • 冷却水系统：监测发电机组冷却水流量，保障设备安全运行。
   • 热网计量：结合温度传感器实现热量计量，提升能源管理效率。

四、选型与安装要点：确保测量精度的关键步骤

1. 选型核心参数
   • 介质特性：根据电导率、温度、腐蚀性选择电极与衬里材料。例如，测量盐酸时需选用哈氏合金电极与PTFE衬里。
   • 流量范围：结合工艺需求确定传感器口径，通常建议流速控制在1.5m/s至3.0m/s。
   • 通信协议：选择支持Modbus、HART或以太网的型号，便于系统集成。
2. 安装规范与注意事项
   • 直管段要求：上游≥10D，下游≥5D，确保流体稳定。
   • 插入深度校准：使用定位标尺或激光测距仪精确控制插入深度。
   • 接地与防护：独立接地电阻≤10Ω，非金属管道需加装接地环。

五、市场现状与发展趋势

1. 市场规模与增长动力
   2024年中国插入式流量计市场规模达68亿元，其中电磁流量计占比35%。石油化工与市政工程是主要需求方，合计占比超60%。

2. 技术发展趋势

   • 数字化升级：集成AI算法实现自诊断与预测性维护。
   • 材料创新：陶瓷衬里与碳化钨电极的应用拓展高温高压领域边界。
   • 无线通信：支持NB-IoT与LoRa技术，实现远程监控与数据传输。

结语

插入式流量计DN320以其创新的结构设计、精准的测量性能与显著的成本优势，成为大口径管道流量测量的优选方案。从石油化工到市政供水，其应用场景的不断拓展印证了技术适应性与市场价值。随着工业4.0的推进与材料科学的突破，DN320流量计将持续进化，为工业测量领域带来更多可能性。对于企业用户而言，科学选型与规范安装是发挥其性能的关键，而数字化升级趋势则预示着更智能、更高效的流量管理未来。
