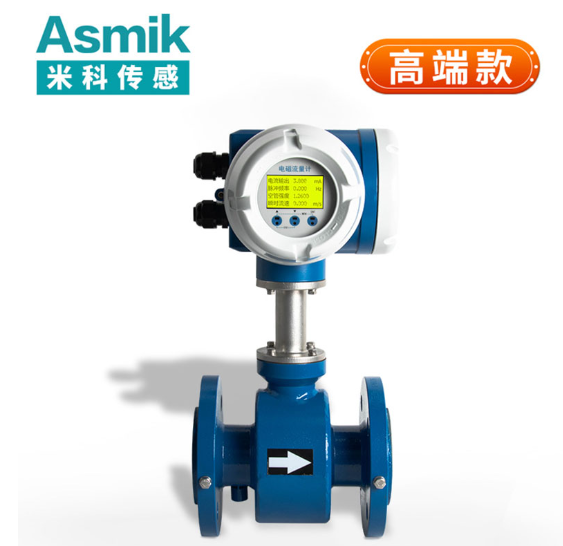

电磁流量计LDG-SUP-DN50-BD-316L-GX：技术解析与应用全攻略

一、技术原理：电磁感应与材料科学的精密融合

电磁流量计基于法拉第电磁感应定律工作：当导电流体垂直切割磁感线时，会在管道两侧产生与流速成正比的感应电动势。LDG-SUP-DN50-BD-316L-GX型号通过优化线圈布局与电极设计，确保在50mm口径下实现流速分布的精准捕捉，测量精度可达±0.5%。
其核心技术在于传感器与信号处理系统。传感器采用316L不锈钢电极与PTFE衬里，可耐受pH值0-14的介质，尤其擅长测量腐蚀性液体（如酸、碱、盐溶液）。信号处理单元通过动态校准算法消除极化电位干扰，在流速0.1m/s至15m/s范围内实现线性度优于0.3%。

二、产品特性：LDG-SUP-DN50-BD-316L-GX的竞争优势

1. 耐腐蚀性能
   标配316L不锈钢电极与PTFE衬里，可耐受99%的化学介质。针对强腐蚀性工况，可选配钽电极与PFA衬里，其耐温上限达180℃，抗老化寿命超10年。

2. 测量精度
   采用四电极结构，通过双频矩形波励磁技术，有效抑制低频干扰与零点漂移。实测数据显示，在含固量10%的浆液测量中，其误差仍控制在±1%以内。

3. 压力损失
   流线型设计使压力损失低于0.01MPa，远低于孔板流量计的0.05MPa。以DN50管径为例，年运行8000小时可节省泵送能耗约500kWh。

4. 智能化功能
   内置微处理器支持自诊断与自校准，可实时监测传感器状态与流体特性。通过HART协议或Modbus RTU，实现与DCS系统的无缝对接。

三、应用场景：从精细化工到市政供水的典型案例

1. 化工原料配比
   在聚氯乙烯生产中，LDG-SUP-DN50-BD-316L-GX监测乙烯、氯气等原料的精确配比，通过DCS系统实时调节阀门开度，使配比误差控制在±0.2%以内，显著提升产品质量稳定性。

2. 制药行业纯化水计量
   在注射用水管道中，该型号流量计用于计量纯化水流量，其高精度与低阻力特性确保计量误差低于±0.3%，满足GMP认证要求。

3. 市政污水处理
   在进出水管道中，LDG-SUP-DN50-BD-316L-GX搭配物联网模块，实现远程抄表与数据透传。某项目实践表明，其数据上传成功率达99.9%，显著降低运维成本。

四、选型要点：从工况参数到安装规范的闭环决策

1. 介质兼容性验证
   需提供介质成分、浓度、温度及固体颗粒含量。例如，测量含氯离子介质时，需选择哈氏合金C276电极，其耐点蚀当量（PREN）达65，远超316L不锈钢的25。

2. 流量范围核算
   根据最大流速（Vmax）与最小流速（Vmin）确定量程比。DN50型号推荐量程比1:30，若实际工况流速范围为0.2-10m/s，需选择分段校准型号以优化低流速段精度。

3. 安装环境评估

   • 管道振动：振动频率＞25Hz时，需加装橡胶减震环，否则可能引发零点漂移。
   • 接地要求：接地电阻应＜10Ω，否则会导致信号波动增大30%以上。
   • 上下游直管段：前5D后3D为基准配置，若空间受限，可采用整流器优化流场。

五、维护保养：从日常巡检到故障排除的系统化方案

1. 定期校验
   建议每12个月进行一次零点校准，使用便携式标准表比对。实测数据显示，经过3年使用后，未校准设备的零点漂移可达±1.2%，而校准后可控制在±0.3%以内。

2. 电极维护
   通过低频电磁检测仪可非侵入式检测电极状态。当检测到电极阻抗超标时，需清洗电极表面，推荐使用软毛刷蘸取酒精擦拭，避免划伤PTFE衬里。

3. 故障处理

   • 显示波动：检查接地电阻，若＞10Ω，需清理接地极表面氧化层。
   • 零点不稳：重启设备并执行自动调零程序，若问题依旧，需检查衬里完整性。
   • 流量偏低：检查管道是否积垢，DN50型号允许的最大结垢厚度为1mm，超出后需进行酸洗。

六、发展趋势：智能化与集成化的未来方向

随着工业4.0的推进，LDG-SUP-DN50-BD-316L-GX电磁流量计正朝以下方向演进：

1. 边缘计算：内置AI算法实现自诊断，如通过流速波动模式提前48小时预警衬里破损。
2. 无线通信：集成5G模块，实现远程参数配置与数据透传，降低巡检成本40%。
3. 多参数集成：开发温度/压力/流量三合一变送器，通过数字补偿提升综合测量精度。

LDG-SUP-DN50-BD-316L-GX电磁流量计以其卓越的测量精度、低压力损失及强耐腐蚀性，成为小口径液体流量计量的首选方案。通过科学的选型、规范的安装及系统的维护，可最大限度发挥其性能优势，为企业降本增效提供可靠保障。随着智能化技术的融入，该产品将在工业物联网时代展现更广阔的应用前景。
