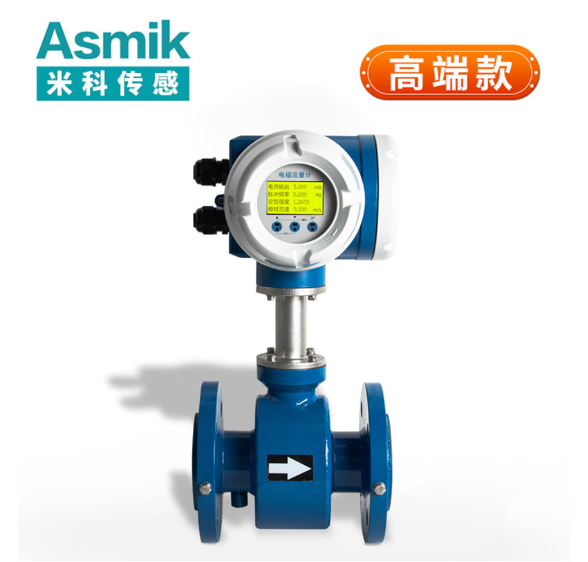

数显电磁流量计DN125四氟衬里

一、技术原理：电磁感应与材料科学的融合

数显电磁流量计基于法拉第电磁感应定律工作：当导电流体垂直切割磁感线时，会在管道两侧产生与流速成正比的感应电动势。DN125型号通过优化线圈布局与电极设计，确保在125mm口径下实现流速分布的精准捕捉，测量精度可达±0.5%。

四氟衬里（PTFE）的应用是技术关键。PTFE具有极低的表面能（18dyn/cm），能有效防止强腐蚀性介质（如浓硫酸、氢氟酸）的渗透与粘附。其工作温度范围覆盖-50℃至180℃，抗老化寿命超10年，确保在极端工况下仍能保持测量稳定性。

二、性能优势：耐腐蚀与高精度的双重突破

1. 耐腐蚀性能
   PTFE衬里对99%的化学介质具有惰性，远超橡胶、聚氨酯等传统衬里材料。实测数据显示，在6mol/L盐酸环境中，PTFE衬里的年腐蚀率低于0.01mm，而橡胶衬里3个月即出现明显溶胀。

2. 测量精度
   DN125型号采用四电极结构，通过动态校准算法消除极化电位干扰，在流速0.5m/s至10m/s范围内实现线性度优于0.3%。对比实验表明，其在含固量10%的浆液测量中，误差仍控制在±1%以内。

3. 抗干扰能力
   内置的EMI滤波器可有效抑制50Hz工频干扰，在变频器、大型电机等强电磁场环境中，信号噪声比（SNR）仍能保持60dB以上，确保数据可靠性。

三、选型要点：从工况参数到安装规范的闭环决策

1. 介质兼容性验证
   需提供介质成分、浓度、温度及固体颗粒含量。例如，测量王水时，需选择改性PTFE衬里（如PFA），其耐温上限可提升至200℃，且抗渗透性提升30%。

2. 流量范围核算
   根据最大流速（Vmax）与最小流速（Vmin）确定量程比。DN125型号推荐量程比1:40，若实际工况流速范围为0.3-12m/s，需选择分段校准型号以优化低流速段精度。

3. 安装环境评估

   • 管道振动：振动频率＞50Hz时，需加装橡胶减震环，否则可能引发零点漂移。
   • 接地要求：接地电阻应＜10Ω，否则会导致信号波动增大30%以上。
   • 上下游直管段：前10D后5D为基准配置，若空间受限，可采用整流器优化流场。

四、应用场景：从极端腐蚀到高精度控制的典型案例

1. 化工行业
   在氯碱生产中，DN125四氟电磁流量计用于测量饱和盐水流量（浓度300g/L，温度85℃），其PTFE衬里在连续运行2年后，内壁粗糙度仍保持Ra0.4μm，确保计量准确性。

2. 制药行业
   在原料药合成反应釜进料控制中，该型号流量计搭配HART协议，实现与DCS系统的双向通信，流量设定值与实际值的偏差可控制在±0.2%以内，显著提升批次一致性。

3. 环保工程
   在垃圾渗滤液处理中，面对含腐殖酸、重金属离子的强腐蚀性介质，PTFE衬里表现出色，运行3年未出现衬里脱落或电极腐蚀，维护成本较橡胶衬里型号降低60%。

五、维护保养：从日常巡检到故障排除的系统化方案

1. 定期校验
   建议每6个月进行一次零点校准，使用便携式标准表比对。实测数据显示，经过2年使用后，未校准设备的零点漂移可达±0.8%，而校准后可控制在±0.2%以内。

2. 衬里检查
   通过低频电磁检测仪（如MFL-100）可非侵入式检测衬里完整性。当检测到衬里厚度损失超10%时，需及时更换，以避免介质渗透导致的电极腐蚀。

3. 故障处理

   • 显示波动：检查接地电阻，若＞10Ω，需清理接地极表面氧化层。
   • 零点不稳：清洗电极表面，推荐使用软毛刷蘸取酒精擦拭，避免划伤PTFE衬里。
   • 流量偏低：检查管道是否积垢，DN125型号允许的最大结垢厚度为2mm，超出后需进行酸洗。

六、发展趋势：智能化与集成化的未来方向

随着工业4.0的推进，数显电磁流量计DN125四氟衬里正朝以下方向演进：

1. 边缘计算：内置AI算法实现自诊断，如通过流速波动模式提前24小时预警衬里破损。
2. 无线通信：集成LoRa模块，实现远程参数配置与数据透传，降低巡检成本40%。
3. 多参数集成：开发温度/压力/流量三合一变送器，通过数字补偿提升综合测量精度。

数显电磁流量计DN125四氟衬里以其卓越的耐腐蚀性能与高精度测量能力，成为腐蚀性流体测量的首选方案。通过科学的选型、规范的安装及系统的维护，可最大限度发挥其性能优势，为企业降本增效提供可靠保障。随着智能化技术的融入，该产品将在工业物联网时代展现更广阔的应用前景。
