气体流量计选型指南：以DN65管道为例
- 字号 + -
在工业过程控制与能源计量领域，气体流量计的精准选型直接关系到生产安全、能效优化及成本控制。DN65管道作为中大型工业管网的标配规格，其流量测量涉及气体种类、压力、温度等多变量参数，选型复杂性远高于通用场景。本文以杭州米科传感技术有限公司（以下简称“米科”）的气体流量计产品线为例，结合DN65管道特性，从技术原理、选型逻辑、应用场景三个维度，系统阐述气体流量计的选型方法论，为工程技术人员提供可落地的解决方案。
一、气体流量计选型的核心技术参数
针对DN65管道的气体流量测量，需重点评估以下技术指标：
- 测量原理适配性
- 热式质量流量计：适用于洁净气体（如空气、氮气），通过热扩散原理测量质量流量，量程比可达1:100，但易受介质成分变化影响。
- 涡街流量计：基于卡门涡街原理，适合测量蒸汽、压缩空气，抗震性能优异，但低流速时灵敏度下降。
- 孔板流量计：作为差压式流量计代表，通过节流装置产生压差计算流量，结构简单但压损较大。
- 超声波流量计：采用时差法测量，无压损且精度高，但成本较高，适合高精度计量场景。
- 量程与精度匹配
- DN65管道常用流量范围为50-500m³/h，需选择量程比≥1:20的仪表，确保低流量工况下的测量稳定性。
- 精度等级需结合应用场景：贸易计量需0.5级，过程控制1.0级即可满足需求。
- 介质兼容性
- 腐蚀性气体（如氯气、硫化氢）需选用哈氏合金C-22或PTFE衬里材质。
- 高温气体（如蒸汽）需配置散热片或延长管，避免传感器过热失效。
- 输出信号与通信协议
- 4-20mA模拟信号适合传统DCS系统，RS485/Modbus-RTU则适配物联网平台。
- 防爆等级需匹配现场环境：ExdⅡCT6适用于石油化工，本安型ExiaⅡCT6适合煤矿等高危区域。
二、杭州米科传感气体流量计技术优势
作为国内流量仪表领域的领军企业，米科针对DN65管道推出多款定制化产品，技术亮点如下：
- 热式质量流量计（MIK-2000H系列）
- 双探头设计：采用恒温差与恒功率双模式，自动切换以适应流量突变，响应时间缩短至0.5秒。
- 智能温压补偿：内置温度传感器与压力变送器，直接输出标准体积流量，精度达±1.0%FS。
- 低流速优化：通过流场整流器降低湍流影响，在5m/s流速下仍保持±2%FS精度。

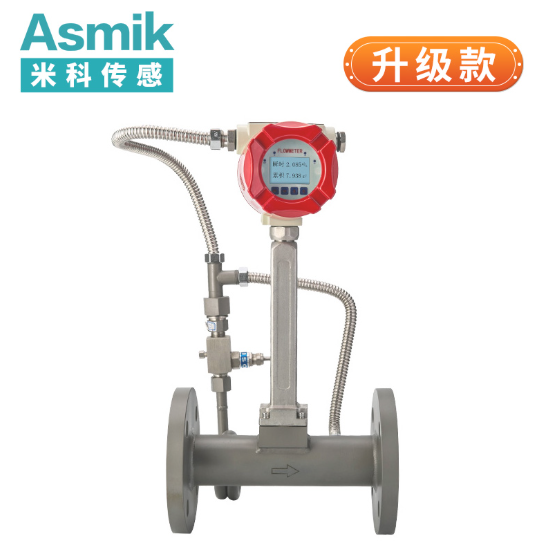

- 涡街流量计（MIK-LUGB系列）
- 抗振动算法：采用频谱分析技术滤除管道振动干扰，在0.5g振动环境下误差≤0.5%。
- 宽温域设计：传感器工作温度-40℃至250℃，适应极寒与高温工况。
- 自诊断功能：实时监测漩涡频率异常，提前12小时预警结垢或堵塞风险。
- 孔板流量计（MIK-LG系列）
- 一体式结构：将孔板、引压管、变送器集成，安装时间缩短60%。
- 智能差压计算：内置开方运算模块，直接显示流量值，避免二次计算误差。
- 防堵设计：引压管采用倾斜式结构，配合脉冲吹扫装置，减少堵塞概率90%。
三、DN65气体流量计选型实战案例
以某化工企业空压机出口流量监测项目为例，详细解析选型流程：
- 需求分析
- 介质：压缩空气，含微量润滑油雾（≤5ppm）。
- 流量范围：80-800m³/h（DN65管道，流速6-60m/s）。
- 环境条件：温度-10℃至50℃，振动加速度≤0.3g。
- 输出要求：4-20mA+Modbus-RTU双协议，防爆等级ExdⅡCT4。
- 选型决策
- 排除孔板流量计：因含油雾可能导致引压管堵塞。
- 对比热式与涡街：热式精度更高（±1.0% vs ±1.5%），但涡街抗油污能力更强。
- 最终方案：选用MIK-LUGB系列涡街流量计，配置316L不锈钢本体与PTFE衬里，加装油雾分离器。
- 实施效果
- 计量偏差从原孔板表的±3%降至±1.2%，年节省压缩空气成本超20万元。
- 自诊断功能提前发现3次管道振动异常，避免非计划停机。
四、选型误区与规避策略
- 误区一：过度追求高精度
- 0.5级精度仪表成本是1.0级的2倍，若用于过程控制而非贸易结算，性价比极低。
- 误区二：忽视介质成分变化
- 热式流量计在气体成分变化超10%时需重新标定，否则误差可达5%以上。
- 误区三：忽略安装条件
- 涡街流量计需10DN以上直管段，若现场空间不足，需加装流场整流器。
结语
DN65气体流量计的选型是技术、经济与场景的综合博弈。杭州米科传感通过技术创新与场景化定制，不仅提供覆盖热式、涡街、孔板等全技术路线的产品矩阵，更构建了从需求分析到售后服务的全生命周期解决方案。未来，随着工业互联网与AI技术的融合，气体流量计将向“测量+诊断+优化”一体化方向发展，而米科等企业的实践，正为这一转型提供可复制的路径。
