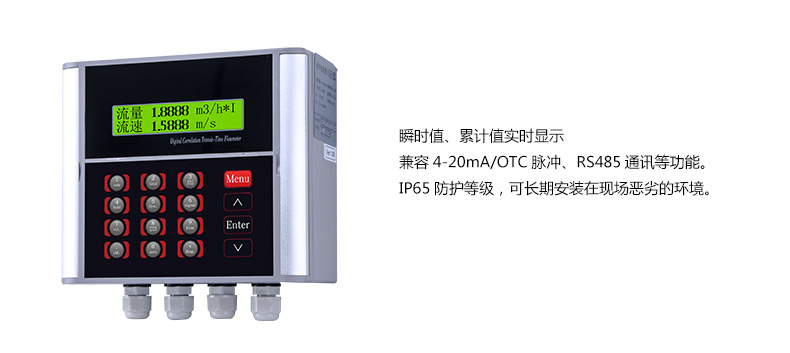

  捆绑式超声波流量计不知道大家有没有听说过,其实在行业内我们更多地称之为外夹式超声波流量计。
  捆绑式超声波流量计的工作原理如下:
  一般采用时差法测量,即:当捆绑式超声波流量计的超声波波束在液体中传播时,由于流体的流动,超声波在正反流向上的传播时间会有微小差别,这个微小的传播时间差正比于液体的流速,从而测得流体的流量。
  捆绑式超声波流量计的优点:
  1、由于捆绑式超声波流量计捆绑在管道外侧,不破坏管道内流体,不影响工艺流程、可随时拆装;
  2、由于捆绑式超声波流量计捆绑在管道外侧,不存在耐压问题;
  3、捆绑式超声波流量计不接触介质,无视介质腐蚀性,测量介质范围广;
  4、相对与大口径管道式流量计来说,捆绑式超声波流量计价格便宜很多;
  捆绑式超声波流量计缺点:
  1、捆绑式超声波流量计不能耐高温,一般不高于160度;
  2、小口径(DN15以下)捆绑式超声波流量计无法安装测量;
  3、相对与管段式和插入式超声波流量计,捆绑式超声波流量计由于信号需要穿过管道壁,捆绑式超声波流量计其精度和信号强度、质量与管道材质、安装的规范与否等都有关系,引起捆绑式超声波流量计误差的因素会更多。
  捆绑式超声波流量计处理安装点
  捆绑式超声波流量计外夹式传感器的安装点有两个,分为上游传感器和下游传感器。在处理这两个捆绑式超声波流量计安装点时,一个捆绑式超声波流量计安装点的处理面积和传感器大小差不多即可,另一个捆绑式超声波流量计安装点的处理面积应该是传感器面积大小的2倍左右(以安装点为中心),以便于捆绑式超声波流量计调试信号。首先将管外欲安装传感器的区域清理干净,除掉锈迹和油漆。如有防锈层也应去掉,最好用打磨机打磨出金属光泽,再用干净抹布擦去油污和灰尘。
  捆绑式超声波流量计传感器的固定
  在捆绑式超声波流量计传感器的信号发生体上涂抹2~3mm厚的随机附带的耦合剂,然后把捆绑式超声波流量计传感器紧贴在管壁上粘好,注意捆绑式超声波流量计传感器的发射方向要正确,捆绑式超声波流量计传感器和管壁之间不能有空气及沙砾。捆绑式超声波流量计传感器定位后用布带或拉紧器紧固。
  捆绑式超声波流量计传感器的调试
  在处理面积较大的安装点的中心位置涂抹4~5mm厚的随机附带的耦合剂(涂抹耦合剂是为了隔绝传感器表面和管道表面的空气,减小超声波在不同介质中传播时的损耗),然后把捆绑式超声波流量计传感器紧贴在管壁上粘好,注意传感器的发射方向要正确,捆绑式超声波流量计传感器和管壁之间不能有空气及沙砾。以中心点为基准首先在水平方向轻微移动传感器找到信号强度和Q值的最大值,然后在垂直方向轻微移动传感器找到信号强度和Q值的最大值。然后轻微调整捆绑式超声波流量计传感器的发射角度找到信号强度和Q值的最大值。这时就可以将传捆绑式超声波流量计感器定位。
  注意:
  1.管道表面处理的越干净可能会使捆绑式超声波流量计信号强度和Q值越高。
  2.安装时必须把安装捆绑式超声波流量计传感器的管道区域清理干净,使之露出金属的原有光泽。传感器与管道的接触部分四周要涂耦合剂,以防空气、沙尘或锈迹进入,影响超声波信号传输。
  捆绑式超声波流量计因其不需要破管的特性是超声波流量计中应用最广的一类。捆绑式超声波流量计的安装使用也是十分简单易懂的。在小编讲述了这么多干货知识点后,大家有没有买台捆绑式超声波流量计回来尝试下的打算?可以联系捆绑式超声波流量计专业厂家——杭州米科传感自动化有限公司,进行深一步交流。
