  随着我国自动化水平的不断提高,我们对于自动化测量仪表的要求也随之升高。从最开始只要能够大致测量范围,到现在追求更高的精确度;从最开始无法适应复杂工况,到现在各种耐腐蚀材料的开发;从最开始利用指针读数,到现在数字式仪表精确读数。数字式超声波流量计已经广泛应用于水流量测量、在工业循环水、空调制冷循环水、原水、高压水、自来水等的测量。

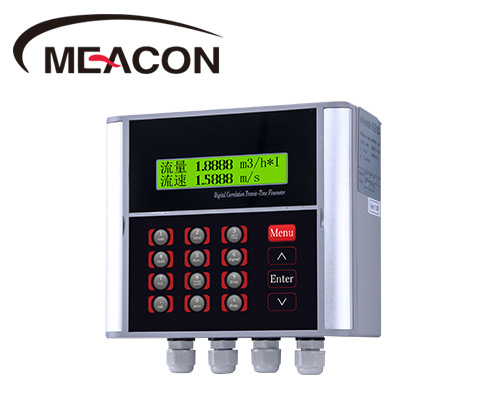

  超声波流量计采用“时差法”的测量原理,即通过发送传感器产生出超声波信号并将其散发于空气流中,信号通过管壁、流体到接收传感器上,同时,接收传感器发散同样的超声波信号,信号经过管壁、流体到发送传感器上。此时,因为流速的存在使得时间差值,可根据时间差算出流速,进而算出流量。而数字式超声波流量计的结构主要分为超声波信号发生器、信号接收器以及信息处理电路、流量显示。其中首先通过超声波信号发生器发送信号,接收传感器接受信号,获得时间差值,根据信息处理电路将超声波信息进行处理,以电信号的形式将流量传送给显示屏并将结果显示出来。
  由于数字超声波流量计的非接触式测量原理,它主要有以下几个优点:
  1.结构简单,安装、使用和维护方便。超声波流量计可以夹持在管道外侧安装,无需对管道进行改动,这给临时检查管内的流量提供了方便。?
  2.适用于大型圆形管道和矩形管道,原理上不受管径限制,通用性好,同一仪表可以测量不同管径的管道流量,使用时不必严格考虑管材和壁厚,且其造价基本上与管径无关,更适合于大管径、大流量的场合。
  3.待测液体只要可以传播声波就可以对其进行管外测量。这种非接触测量方法无压力损失,不破坏流场,部件不受流体腐蚀和磨损。?
  4.可以直接给出被测流体的瞬时流量和累积流量,可以用模拟量或数字量输出。?
  5.对介质几乎无要求,只要能传播声波的流体皆可用超声波流量计测量流量,因而适用于多种流体,除了水、石油等常见流体外,尤其适用于其他方法不便测量的情况,例如高温高压、腐蚀性液体、高粘度液体或气体等;而它可测量非导电性液体,在无阻挠流量测量方面是对电磁流量计的一种补充。?
  6.除测量流速和流量外,与微机联合使用,使其智能化后,可以进行各种管道、流体参数的设置,还可以自动地对流体的其他参数,如成份、浓度、速度等方面进行综合测量。
  带着大家了解了一些数字超声波流量计的相关知识,相信大家都希望在自己的工业控制过程中得到运用,而这就需要用到更加专业的选型知识了。如果大家想继续了解这一方面,小编可以给大家推荐一个地方——杭州米科传感技术有限公司从事自动化仪表生产已有12年,内部专业的工程师对于任何复杂工况都有接触,其丰富的现场经验能够为大家解决很多工业难题。产品的选型和安装问题也可以向他们咨询。
