雷达物位计显示不准的解决方法

  • 字号 + -

 雷达物位计显示不正常通常表现为液位有变化而雷达物位计为以固定值不变化、显示有偏差、显示波动大、显示最大值、显示最小这五种典型类型,导致雷达物位计显示不正常的成因很多,杭州米科传感对此做力所能及的分析和说明,并给大家提供相应解决方法。


根据现场经验,雷达物位计本身出故障的概率并不高,大多数故障都是由于现场使用环境恶劣引发的;在检查处理故障中应先对现场的仪表及部件进行检查,必要时进行整改,如改善雷达物位计的安装方式及条件,都会减少故障的发生。

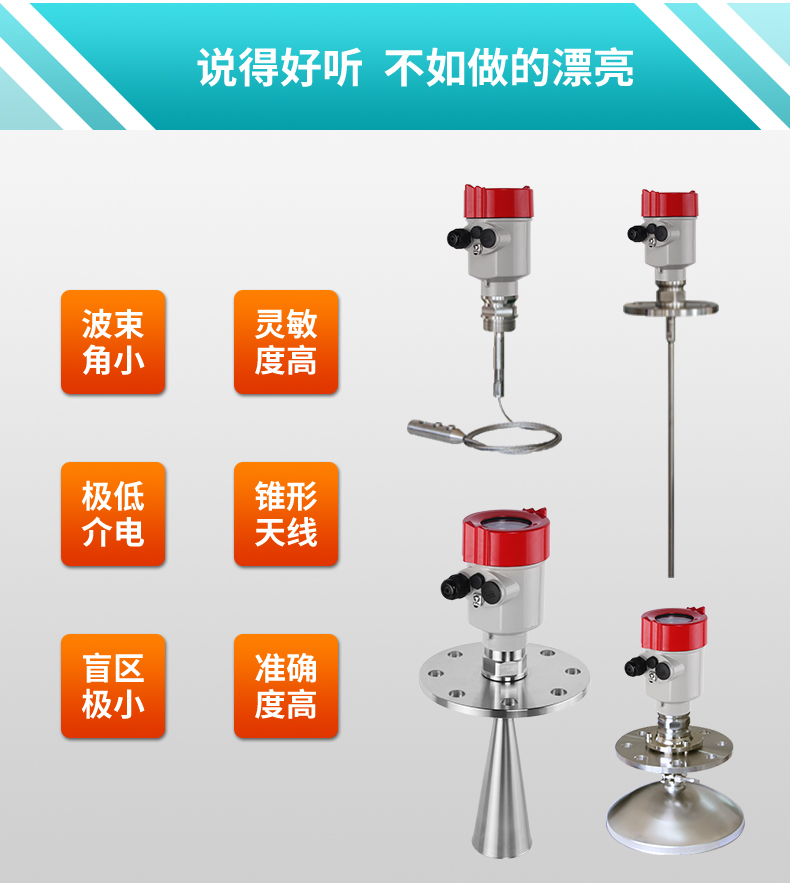

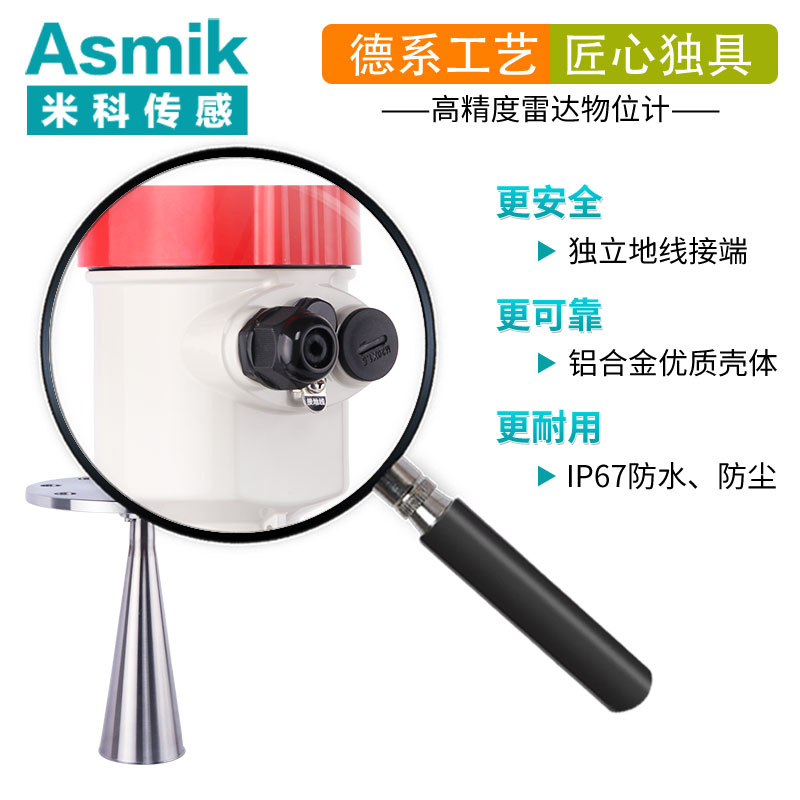

雷达物位计

雷达物位计显示不正常处理方法

1、液位有变化但雷达物位计显示为一固定值不变化

当容器将排空或将满时,雷达物位计仍输出一个明显与液位变化不相符的信号,容器内液位将满时显示仍为一个低液位值。产生该故障的原因如下。

①雷达物位计天线或天线附近有附着物,会产生干扰回波,天线上积聚有过多的污物会对微波产生强烈的反射,使雷达物位计显示一个固定的高液位值。只要清理天线和天线附近的污垢及附着物,并擦拭发射天线后,故障大多能消除。

②罐内有障碍物或固定物件,导致微波会有很强的反射,此时查看回波强度的数值都较大。故障大多发生在空罐状态时,先试用软件进行处理,目的就是抑制干扰回波,屏蔽虚假信号。注册干扰回波,把当前所测的回波作为虚假回波注册到回波列表中,注册后障碍物或罐内固定物件会引起干扰回波或者采用“近现场抑制”功能来消除故障,通过设置近现场抑制距离,使仪表将此范围内的回波注册为干扰回波不进行测量。安装法兰的焊缝、天线或天线附近有挂料,效果较好。最有效的措施是重新选择雷达物位计的安装位置,或与工艺联系对罐内障碍物或固定物件进行整改,以杜绝故障的发生。

2、实际液位和雷达物位计显示有偏差

液位显示为一固定偏差时,先检查罐高的设置是否正确,使雷达物位计的零点与工艺的参考零点一致。还应检查标尺液位与上位机的量程是否相同,不知道显示仪的量程时,可通过雷达物位计动态设置的试验功能,使雷达物位计分别输出4mA和20mA查询来解决。

先核实罐的高度,再检查基本参数的设置是否与罐高一致。可断电重启试试能否恢复正常,否则只有拆下发射头检查天线上是否附有冷凝水,有冷凝水或污物,将其清理及擦干净,再安装上观察是否正常,必要时进行一次回波搜索。

3、实际液位正常但雷达物位计显示波动

工艺液位正常,可通过修改雷达物位计时间常数,增加雷达物位计的阻尼时间来解决显示波动。

天线上有冷凝水或水珠,搅拌机使被测液位表面剧烈起伏,雷达物位计安装在下料口上方,都会是容器内的干扰回波增强,使液位显示波动。天线上有冷凝水珠,可采取断电重新启动的方法试试,没有改观只能将发射头拆下,把天线上的冷凝水擦干净,或重新捜索回波。

显示波动时考虑最多的是线路接触不良、有电磁干扰、电子电路有问题等;但不要忽视了显示仪表或DCS卡件的影响,如有的DCS卡件带负载能力不足,会出现工艺液位正常,但仪表显示值频繁波动的故障。有时拔插一下卡件就可能恢复正常,否则应更换通道或卡件。

4、雷达物位计显示最大

产生此故障大多是雷达物位计发射天线或隔离窗下面有水珠或污物。拆下雷达物位计,用干净柔软的棉布擦干天线或隔离窗下面的水珠或污物,重新启动一般都可恢复正常。擦洗雷达物位计发射天线、要用柔软的棉布蘸酒精、汽油等溶剂擦洗,不能用碱性溶剂擦洗。

发射天线被脏污的原因及处理方法如下:

①容器内蒸汽冷却后形成的水珠附在发射天线上,阻碍了微波的发射。可采用隔离装置,有的厂采用特氟龙的隔离装置,取得了较好的效果。该材料既不妨碍微波的发射,又能起到隔离作用;隔离装置按一定方式安装后,可以将容器内的蒸汽与发射天线隔离,同时使附着在隔离装置上的冷凝水在形成后按一定形式分布,达到不影响微波发射之目的。

②设备使用搅拌电机时甩浆,使安装套管及发射天线脏污,结垢。只要搅拌电机转动,都会扬起浆液,这是无法避免的。结垢问题可通过加大套管直径来解决,大直径套管结垢程度达到影响发射波在时间上要远大于小直径套管。而大直径的套管结垢达到一定程度后,在重力作用下,部分结垢会自行脱落。

③雷达物位计安装不规范也会造成本故障,天线没有伸出套管、套管的直径太小、管壁粗糙有焊缝等,都有可能造成较多的干扰回波。通常可增大上盲区,用雷达物位计的满罐处理功能对参数进行设置,没有效果应考虑重新定位安装。

天线上结垢或污物较少时,回波强度会减弱,只是偶尔跳至最大,通常采取断电重启;或者用回波重新搜索功能,从雷达物位计所测的多个回波列表中,选择和实际液位相近的回波作为表面回波,就有可能使雷达物位计恢复正常。天线上结垢或污物积聚严重时,有可能造成回波的强度低于门限值,在平稳条件下设置门限值为表面回波的20%较妥。如果用软件处理无法恢复,只有拆下对天线上的结垢或污物进行清理。天线结垢或附有污物属于常见问题,定期清理天线上的结垢及污物,会使该类故障大大减少。

5、雷达物位计显示最小

空罐时显示值不为零,如雷达物位计显示失波报警参数符号,大多是空罐时雷达表面回波信号丢失。可利用显示面板重新搜索回波;或者用雷达物位计的空罐处理功能,处理靠近罐底部表面回波丢失的情况,如果表面回波丢失,本功能会使变送器显示零液位。

雷达物位计量程选择很重要,若雷达物位计的实际量程过小,空罐时回波信号丢失,应重新核实量程,或选择尺寸大一些的天线。有时工艺液位已快要满罐,但仪表却显示一个很低的液位,由于液位升高时罐内多重回波增加,而雷达物位计把一束时间行程较大的回波识别为测量回波,导致计算结果错误。应修改现场抑制距离,屏蔽虚假信号,来消除多重回波的影响。
